Straalruimte op maat
Constructiedelen, chassis en gelaste staalconstructies zijn te groot voor een straalcabine. Dan stapt de operator zelf in de straalruimte: HALL-impact als zware industriële straalhal, STEP-impact als instapstraalcabine op maat, HALL-impact Mobiel als straalcontainer zonder fundering.
Drie systemen
Een straalhal, ook instapstraalcabine genoemd, is een afgesloten straalruimte waarin de operator zelf binnenstapt, om stukken te stralen die te groot zijn voor een straalcabine. Alle drie leveren ze een volledige straalruimte; het verschil zit in de zwaarte van de uitvoering en in hoe ze bij u terechtkomt. Er is geen standaardmaat: de industriële straalhal en de instapstraalcabine worden gebouwd op uw grootste stuk, de straalcontainer heeft een vaste maat.
In eigen beheer ontwikkeld, gebouwd en geplaatst. Akoestische wanden van 80 mm, een geraamte op portaalspanten en een schrapervloer die het straalmiddel continu afvoert.
Phibo maakt eerst de studie en bepaalt de maat, en levert daarna elk onderdeel apart: de cabine, de straalketel, de recuperatie, de ontstoffing en de beschermingsmiddelen.
Volledig in de fabriek opgebouwd en in twee delen geleverd. Geen fundering, geen boringen: na de plaatsing straalt u meteen.
Schuif de tabel naar links voor de instapstraalcabine en de straalcontainer.
| Wat u krijgt | De industriële straalhalHALL-impact | De instapstraalcabineSTEP-impact | De straalcontainerHALL-impact Mobiel |
|---|---|---|---|
| Kies dit als | U wilt de volledige straalruimte sleutelklaar, gebouwd en geplaatst | U hebt de plaats in uw hal en kiest zelf welke onderdelen u nu neemt | U wilt starten zonder bouwkundige voorzieningen |
| De straalruimte | Zware uitvoering, op uw maat gebouwd en geplaatst | Op maat, na een studie van uw toepassing | Volledig in de fabriek opgebouwd |
| De wanden | Akoestische sandwichpanelen van 80 mm, brandwerend, op portaalspanten om de 3 m | Wordt samen met de cabine bepaald in de studie | Fabrieksgebouwd, in sandwichpanelen |
| De binnenbekleding | Rubbergordijnen van 3 mm, alle verticale wanden en deuren beschermd | Anti-abrasieve rubberen gordijnen van 2 tot 3 mm | Pvc-wandbescherming |
| De maat | Op maat, bepaald door uw grootste stuk en het aantal operatoren | Op maat, Phibo rekent ze voor u uit | Standaarduitvoering |
| De recuperatie | Schrapervloer met bakjeselevator: het straalmiddel gaat weg terwijl u verder straalt | Pneumatisch als u afwisselend straalt, een schrapervloer als u doorlopend straalt | Aanzuigtrechter in de vlakke staalvloer |
| Bouwkundige werken | Beperkte fundering, ook bovengronds te plaatsen | Volgens de gekozen recuperatie | Geen fundering, geen boringen |
| Transport en plaatsing | Phibo verzorgt de montage en de inbedrijfstelling | Phibo verzorgt de montage en de inbedrijfstelling | Twee delen, met standaard transport |
| Later uitbreiden | De recuperatie groeit mee zonder de bestaande uitrusting aan te passen | U vult aan met de onderdelen die u nog niet nam | Loopdeur, rijplaat en schrapervloer als optie |
De industriële straalhal krijgt altijd een volautomatische schrapervloer. Bij de instapstraalcabine kiest u tussen pneumatische recuperatie en een schrapervloer. De ontstoffing wordt in beide gevallen berekend op de doorsnede van uw straalruimte en het aantal operatoren.
Referenties
Onze installaties draaien bij bedrijven in de metaalverwerking, de spoorwegen, de luchtvaart, de automotive, de chemie en de rubber- en kunststofindustrie.
Metaalverwerking
Spoorwegen
Luchtvaart
Automotive
Chemie
Rubber en kunststofDe maat bepalen
De oppervlakte volgt uit twee dingen: uw grootste stuk en het aantal operatoren. Zo rekenen wij ze uit.
De afmetingen van het grootste te stralen stuk vormen de basis van de straalruimte.
Reken op minimum 1,20 m vrije ruimte rondom het stuk, plus extra hoogte als u stukken ophangt.
Elke operator die tegelijk straalt heeft zijn eigen werkruimte nodig.
De doorsnede van de straalruimte bepaalt de maat van de filter. Bouwt u te ruim, dan betaalt u een meerprijs voor de filter.
Voorzie een wachtzone voor de cabine. Wilt u doorlopend stralen, dan komen er toegangsdeuren aan beide uiteinden.

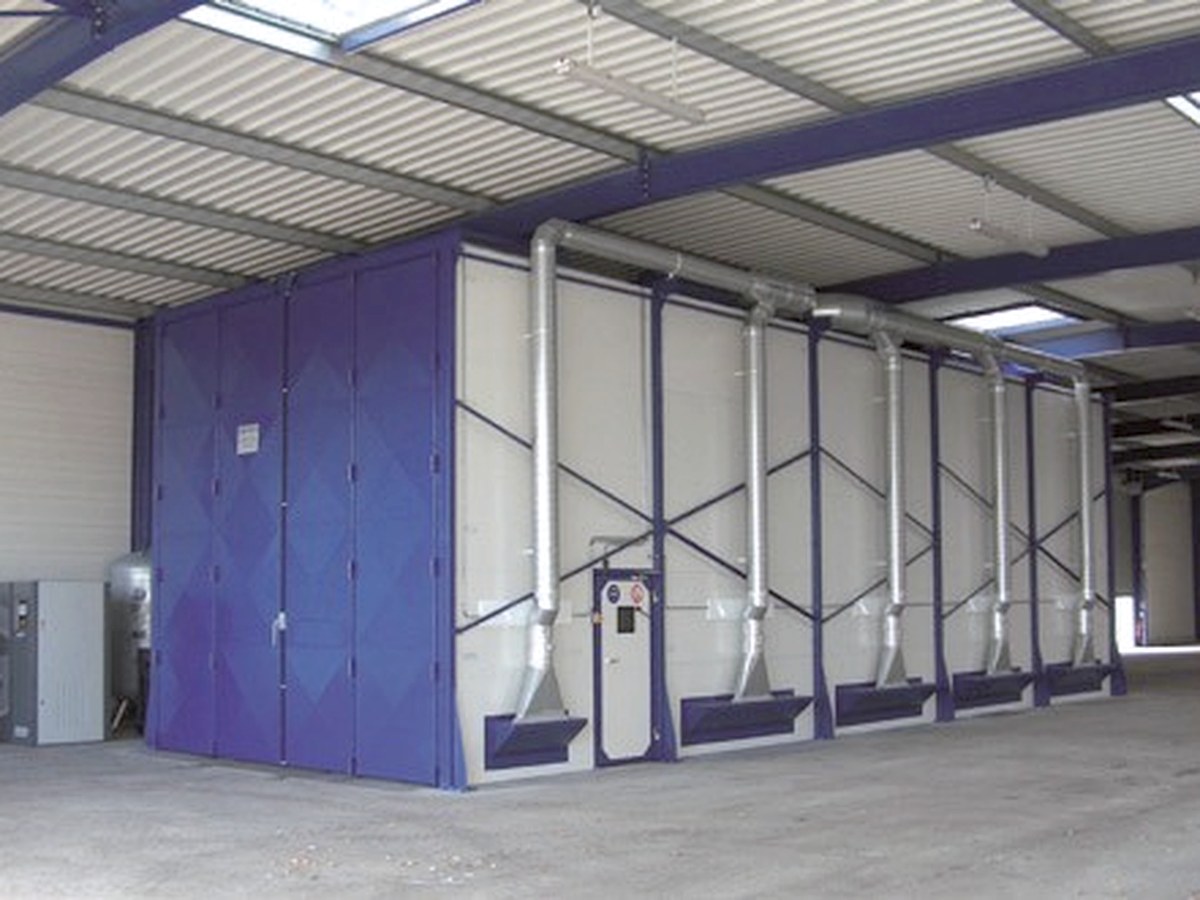

De industriële straalhal
Ontwikkeling, constructie en plaatsing gebeuren in eigen beheer. De cabine wordt gebouwd op de maat van uw grootste stuk en het aantal operatoren die tegelijk stralen, en de recuperatie breidt u later uit.
Akoestische sandwichpanelen van 80 mm, brandwerend. De geluidsemissie blijft onder 80 dB op 1 m.
Portaalspanten om de 3 m met dwarsversteviging, verbindingsplaten en verstevigingsbalken. Een gespleten dak of een interne monorail is mogelijk.
De toegangsdeuren zijn in labyrintvorm gebouwd, zodat de luchtstroom blijft circuleren. De nuttige doorgang is gelijk aan de cabinesectie.
Brand- en schuurbestendige rubbergordijnen van 3 mm, overlappend en horizontaal opgehangen. De nooddeur heeft een antipanieksysteem en een venster uit veiligheidsglas.
Lichtkasten in de zijwanden en het plafond, met drie lampen per kast. Het glas vervangt u vanuit de cabine, en de elektrische aansluitingen zitten aan de buitenzijde.
De schrapervloer duwt het straalmiddel naar een bakjeselevator die tot 600 kg/min verwerkt. Het straalmiddel wordt afgevoerd terwijl het straalproces doorloopt.
Alle technische gegevens van HALL-impact
| Afmetingen | Op maat, bepaald door uw grootste stuk en het aantal operatoren |
|---|---|
| Geluidsemissie | Onder 80 dB op 1 m |
| Wandopbouw | Akoestische sandwichpanelen van 80 mm, brandwerend |
| Geraamte | Portaalspanten om de 3 m, met dwarsversteviging, verbindingsplaten en verstevigingsbalken |
| Dak | Optioneel een gespleten dak of een interne monorail |
| Binnenbekleding | Rubbergordijnen van 3 mm, brand- en schuurbestendig, overlappend en horizontaal gemonteerd; alle verticale wanden en deuren zijn beschermd |
| Verlichting | Lichtkasten in de zijwanden en het plafond, drie lampen per kast, glas vervangbaar van binnenuit, aansluitingen aan de buitenzijde |
| Toegangsdeur | Labyrintontwerp; de nuttige doorgang is gelijk aan de cabinesectie |
| Nooddeur | Antipaniekveiligheidssysteem en doorkijkvenster uit veiligheidsglas |
| Andere uitvoering | Ook leverbaar als metallisatiecabine, in dezelfde opbouw met sandwichpanelen van 80 mm |
| Standaardbreedtes | 1000, 1200, 1350, 1600, 1800 en 2000 mm |
|---|---|
| Breedte 1350 mm | Voorzien om tussen spoorrails in te bouwen |
| Inbouwhoogte | 150 mm; ook bovengronds te plaatsen, met een verschilhoogte van 150 mm ten opzichte van de bestaande vloer |
| Fundering | Beperkt; bovengrondse plaatsing kan zonder funderingswerken |
| Beweging | Slag van 300 mm heen en weer, lamellen om de 200 mm; elke baan heeft haar eigen mechanische aandrijving |
| Lamellen | Uit staal, met een aanslag over de volledige lengte, zodat ze maatvast blijven en niet verstoppen |
| Loopwielen | Robuust en stofdicht; geen contact tussen straalmiddel en lagers |
| Recuperatie | Partieel met 1 of 2 banen in de lengte, volledig vanaf 3 banen; later uitbreidbaar zonder de bestaande uitrusting aan te passen |
| Afvoer | Een dwarse schraperbaan voert het straalmiddel naar de voet van de bakjeselevator |
| Looproosters | Uit diepgetrokken plaatwerk |
| Heavy-duty roosters | 5 ton per heftruckwiel bij een contactvlak van 200 x 200 mm; zware stukken mogen er rechtstreeks op |
| Onderhoud | Gering; contactvlakken uit hoogwaardig staal met een goede slijtageweerstand |
| Bakjeselevator | Tot 600 kg/min, uit staal van 4 mm; vangt een piekafvoer op zonder vast te lopen |
|---|---|
| Separator | Trilzeef bovenaan voor grove onzuiverheden, met afvoer naar een afvalcollector |
| Fijne reiniging | Dynamische uitwassing met een luchtstroom; de efficiëntie wordt ingesteld op het soortelijk gewicht van het straalmiddel |
| Optie separator | Magnetische trommel, tegen ijzercontaminatie of voor twee straalmiddelen in dezelfde cabine |
| Opslagsilo | 500 l per straalmachine, voor 1 tot 4 machines, in verhoogde uitvoering op voeten |
| Straalketel | 200 l standaard, volgens de PED-richtlijn, met afstandsbediening met geluiddemper, straal- en besturingsdarmen en een high power straalkop |
| Beschermingsmiddelen | Volledige uitrusting voor de operator, gekeurd conform de wetgeving |
| Luchtcirculatie | Horizontaal of verticaal, volgens de cabineafmetingen en het aantal operatoren; de cabine staat altijd in onderdruk tijdens het stralen |
|---|---|
| Patroonfilter | 6.000 tot 100.000 m3/u |
| Filterreiniging | Automatisch en sequentieel met perslucht, met permanente controle van de vervuilingsgraad |
| Filterpatronen | Antistatisch, standaard |
| Ventilator | Centrifugaal, standaard met geluiddemper |
| Normen | De filters voldoen aan de geldende normen voor stofemissie en geluidsniveau |
| Optie | Verwarming van de inkomende lucht, bepaald door de gewenste cabinetemperatuur en de beschikbare energie |
Liever eerst even bellen? +32 55 21 98 99
De instapstraalcabine
Elke instapstraalcabine is een realisatie op maat. Phibo maakt eerst de studie: welke maat u nodig hebt, hoeveel lucht er door de cabine moet en welke filter daarbij past. Daarna komt alles onderdeel per onderdeel, zodat u kiest wat u nu neemt en wat later.
Een gesloten straalcabine met toegangsdeur en nooddeur, anti-abrasieve rubberen gordijnen van 2 tot 3 mm en de verlichting van de straalruimte.
Ontworpen voor 12 bar en beveiligd met een geijkt overdrukventiel. Met afstandsbediening en dodemanshendel, en een doseerklep die de stroom straalmiddel regelt.

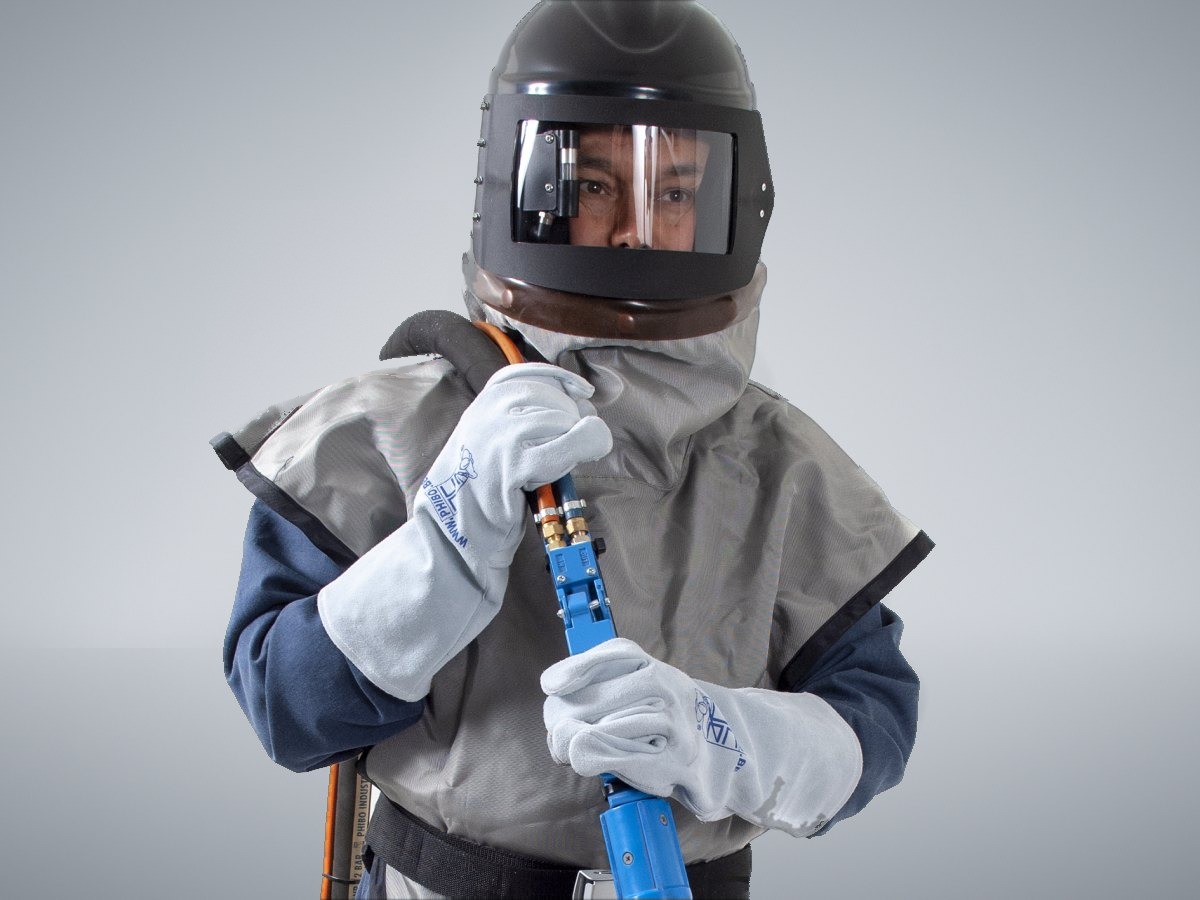

Straalhelm met panoramisch of rechthoekig vizier en een geluiddemper in de ademluchttoevoer, stralerpak, handschoenen en veiligheidsschoenen. CE-gemarkeerd als persoonlijk beschermingsmiddel.
Pneumatisch bij afwisselend stralen, of een schrapersysteem met bakjeselevator en cascadereiniger voor doorlopend werk.

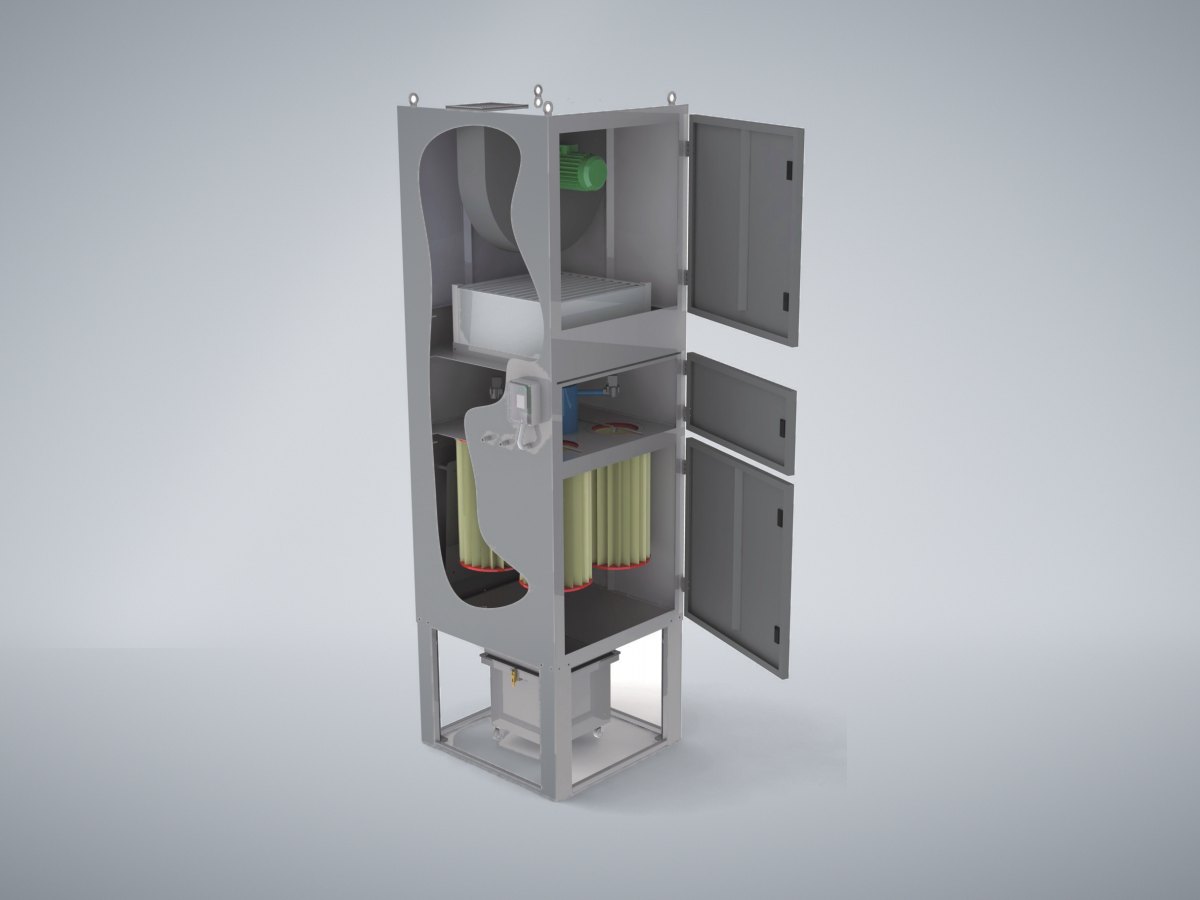

Droge patroonfilters met antistatische patronen, automatisch gereinigd met persluchtinjecties. Het stof komt in een stofcontainer onder de filter.
Schroefcompressoren in stationaire of mobiele uitvoering, met persluchtketel en droger, en een ademluchtfilter die de lucht voor de straler zuivert.
Alle technische gegevens van STEP-impact
| Afmetingen | Op maat, bepaald door uw grootste stuk en het aantal operatoren |
|---|---|
| Ruimte rondom het stuk | Minimum 1,20 m, plus extra hoogte voor opgehangen stukken |
| Binnenbekleding | Anti-abrasieve rubberen gordijnen van 2 tot 3 mm |
| Toegang | Toegangsdeur en nooddeur; deuren aan beide uiteinden bij een doorlopend straalproces |
| Wachtzone | Aanbevolen voor de straalruimte |
| Ontwerpdruk | Maximaal 12 bar, beveiligd met een geijkt overdrukventiel |
|---|---|
| Bediening | Afstandsbediening met geluiddemper en dodemanshendel, voor een onmiddellijke start en stop |
| Drukregeling | Gecombineerde filter- en straaldrukregelaar, standaard in de basisuitrusting |
| Persluchtleidingen | Ruim gemeten, met een minimaal drukverlies |
| Koppeling | Bajonetsluiting met veiligheidsclips, antistatische straalslang tegen opbouw van statische elektriciteit |
| Dosering | Membraandoseerklep, al dan niet pneumatisch gestuurd, of schuifdoseerklep; de keuze volgt uit de werkomstandigheden en het straalmiddel |
| Vulling | Trechtervormige bovenkant met automatische afsluitkegel |
| Uitloop | Conische vorm onderaan, voor een natuurlijke afvloeiing naar de doseerinrichting |
| Verplaatsing | Grote wielen, brede wielbasis en een stevige handgreep |
| Straalhelm | Twee types, met panoramisch of rechthoekig vizier, allebei met een ruisonderdrukkende geluiddemper in de ademluchttoevoer |
|---|---|
| Stralerpak | Ademend, antistatisch en vlamwerend, CE-gemarkeerd als persoonlijk beschermingsmiddel |
| Handschoenen | Soepel leder met een binnenbekleding uit zacht katoen, bedekken de handen tot over de pols |
| Veiligheidsschoenen | Antistatisch en licht, uit anti-abrasieve vochtwerende materialen, met lage of hoge schacht |
| Ademluchtfilter | Verwijdert olienevel, waterdamp en stofdeeltjes tot 0,5 micron, en vermindert geur en smaak; tot 4 aansluitpunten |
| Pneumatisch | Automatische afzuiging uit een recuperatietrechter naar afscheider en stockagesilo, sequentieel bij elke stop; het straalmiddel loopt via een zeef terug in de straalketel |
|---|---|
| Optie | Secundair circuit met grondstofzuiger, voor hoeken, uitsparingen en holtes, wat het uitsleepverlies beperkt |
| Schrapersysteem | Bakjeselevator met cascadereiniger, voor doorlopend stralen zonder oponthoud |
| Cascadereiniger | Luchtreiniging met een regelplaat die de afscheidingsgraad bepaalt; grove onzuiverheden blijven in een zeef |
| Standaardbreedtes | 1000, 1200, 1350, 1600, 1800 en 2000 mm; de lengte is praktisch onbeperkt |
| Roosters | 250 kg/m2 standaard |
| Fundering | Beperkt in de diepte, en ook bovengronds in opbouw uit te voeren |
| Stockagesilo | Capaciteit volgens de straalketel en de gewenste autonomie |
| Ventilatiesnelheid | 0,30 m/s horizontaal in de werkzone, hoger bij veel stof of bij toxische stoffen |
|---|---|
| Filtertype | Droog afzuigtype, meer dan 99 procent voor deeltjes boven 1 micron |
| Debiet | 800 tot 100.000 m3/u, grotere capaciteiten op aanvraag |
| Stofemissie | In de praktijk kleiner dan 0,1 mg/m3; de waarde voor uw toepassing staat in de offerte |
| Filterpatronen | Antistatisch polyester, gebruiksklasse M volgens EN 60335-2-69, met een uitstoot onder 0,1 procent voor deeltjes tussen 0,2 en 2 micron |
| Reiniging | Sequentieel met persluchtinjecties, elektronisch gestuurd via een instelbare microprocessor; injectietijd en pauzetijd instelbaar |
| Ventilatoren | Centrifugaal met rechtstreekse aandrijving, zonder riemen |
| Stofopvang | Stofdichte, verplaatsbare container onder de filter; andere oplossingen op aanvraag |
| Stationaire compressor | 0,2 tot 16 m3/min, maximaal 7,5, 10 of 13 bar, elektrisch aangedreven, al dan niet frequentiegestuurd |
|---|---|
| Mobiele compressor | 1,2 tot 27 m3/min, maximaal 7, 10, 12 of 14 bar, op benzine of elektrisch; optioneel met stroomgenerator |
| Toebehoren | Persluchtketels in verticale of horizontale uitvoering, drogers en koelers, condensaatbehandeling en drukhoudsystemen |
Liever eerst even bellen? +32 55 21 98 99

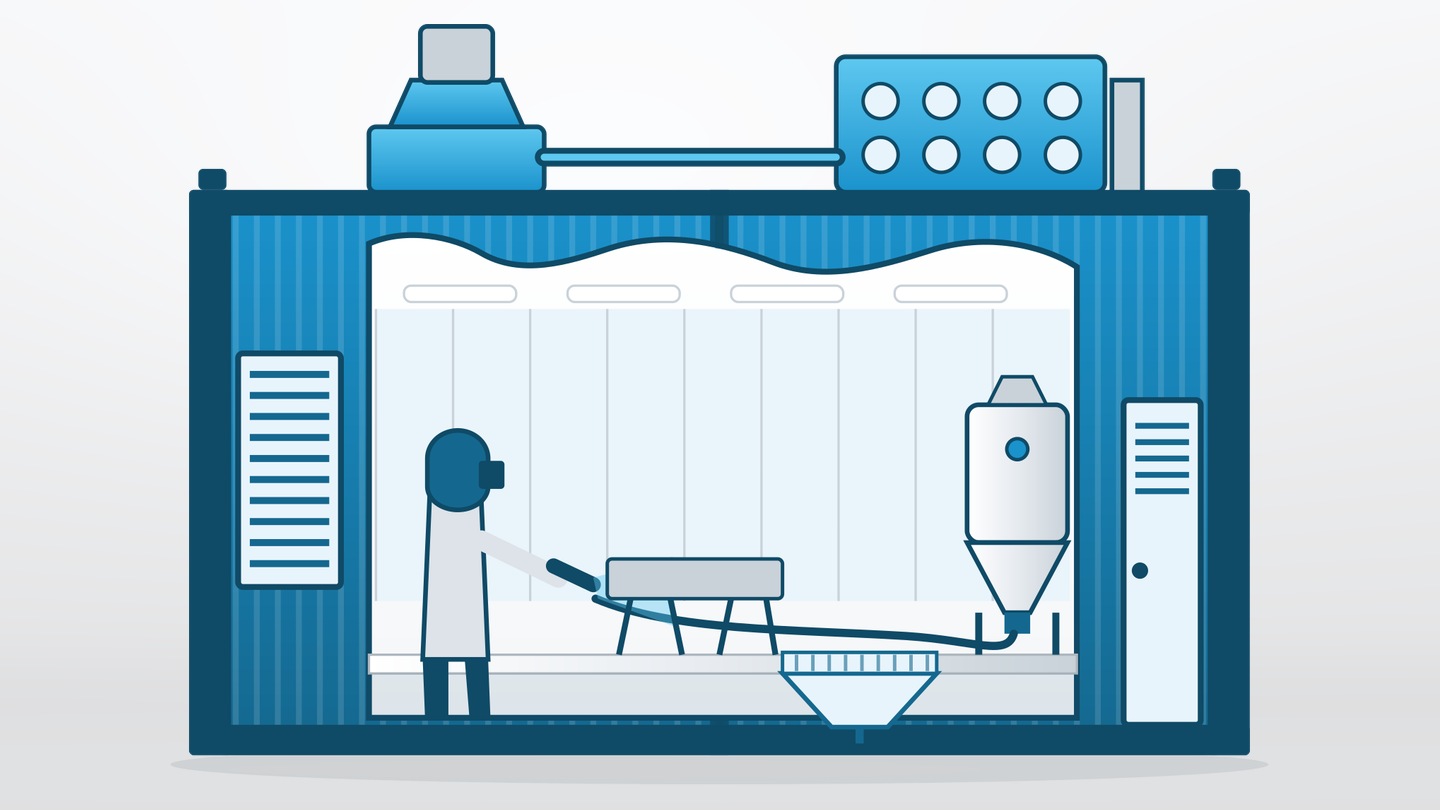

De straalcontainer

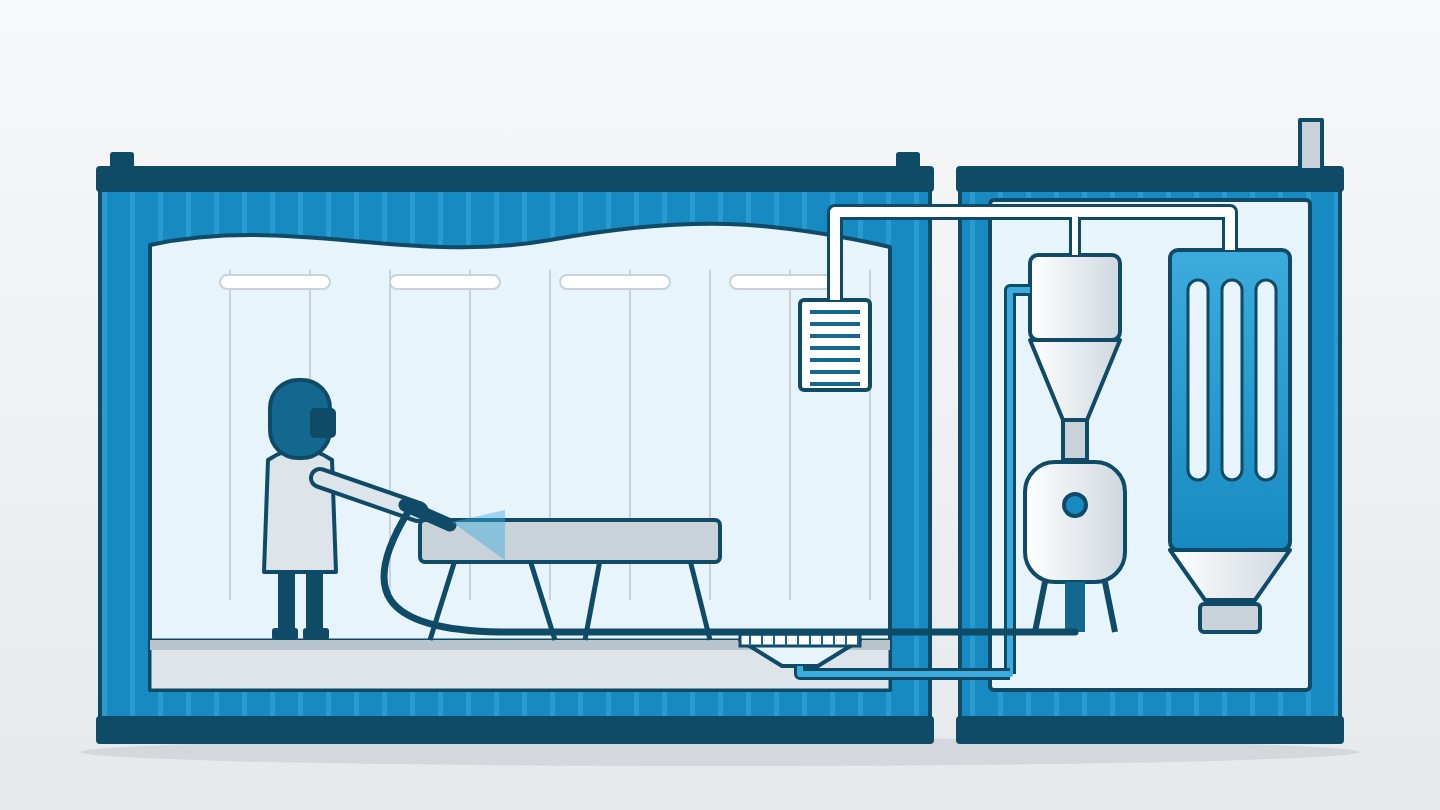

Een straalcontainer is een straalhal in standaarduitvoering: volledig in de fabriek opgebouwd, in twee delen geleverd en snel geplaatst. Na de plaatsing straalt u meteen, zonder extra bouwkundige voorzieningen.

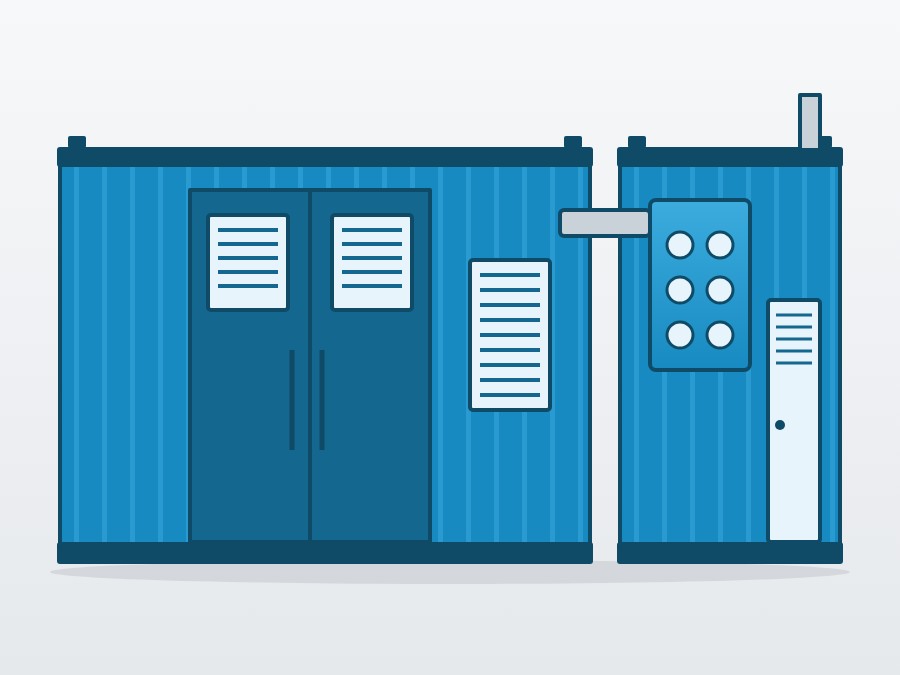

De volledige unit bestaat uit twee delen en gaat met standaard transport. Na de plaatsing kan er direct gestraald worden.
Cycloon, straalketel en filter met automatische filterreiniging zijn in de fabriek ingebouwd en aangesloten.
Een vlakke stalen vloer met een zuigtrechter vangt het straalmiddel op, zodat het hergebruikt wordt.
Pvc-wandbescherming, verlichting en afzuiging voor goed zicht in de ruimte. De wanden zijn uit sandwichpanelen, om het geluid te reduceren.
Uitvoering en opties van HALL-impact Mobiel
| Opbouw | Volledig opgebouwd in de fabriek |
|---|---|
| Delen | De complete unit bestaat uit twee delen |
| Transport | Met standaard transport te vervoeren |
| Plaatsing | Snelle plaatsing; er kan direct gestraald worden, zonder extra bouwkundige voorzieningen |
| Unit | Voorzien van cycloon, straalketel en filter met automatische filterreiniging |
|---|---|
| Vloer | Vlakke stalen vloer |
| Recuperatie | Zuigtrechter, voor hergebruik van het straalmiddel |
| Wandbescherming | Pvc |
| Verlichting en afzuiging | Aanwezig, voor goed zicht in de ruimte |
| Wanden | Sandwichpanelen, om het geluid te reduceren |
| Extra loopdeur | Mogelijk |
|---|---|
| Rijplaat | Mogelijk |
| Schrapervloer | Mogelijk |
Liever eerst even bellen? +32 55 21 98 99
De apparatuur eromheen
Het straalmiddel moet naar de operator, terug uit de vloer, en het stof moet weg. In elke straalhal doen drie installaties dat werk.

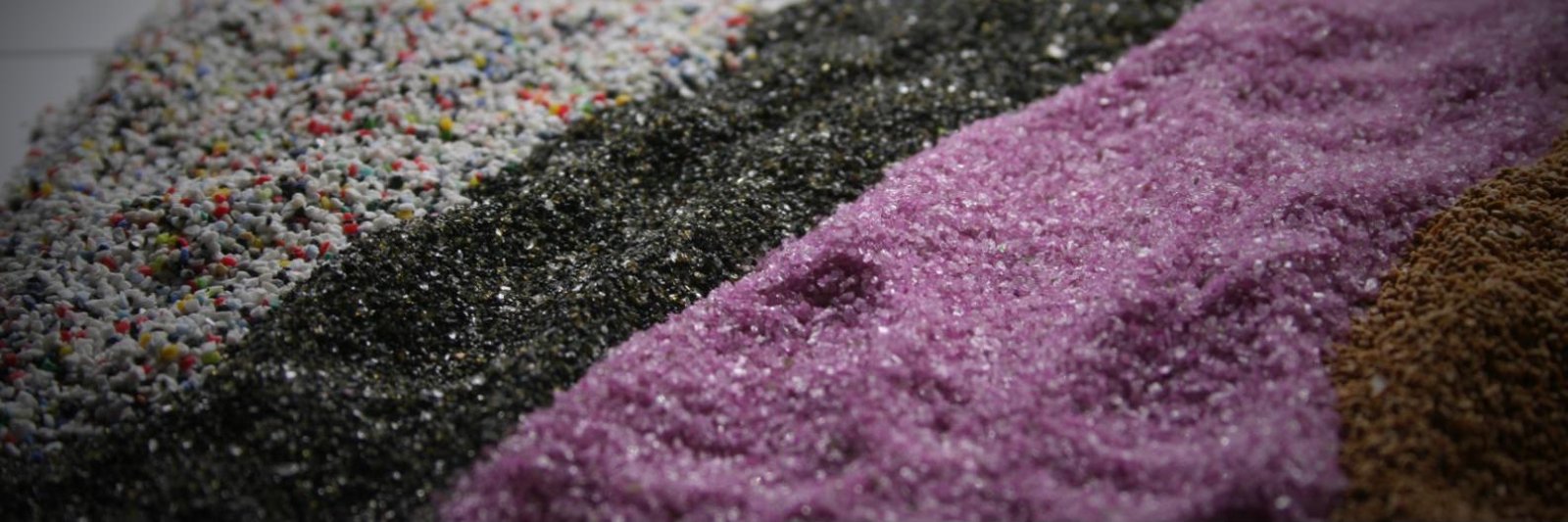

Verbruiksgoederen
In een hal met recuperatie draait hetzelfde straalmiddel rond tot het versleten is. Staalkorrels en straalgrit halen walshuid en dikke verflagen van constructiewerk.
Straalmiddelen, wisselstukken en beschermingsmiddelen levert Phibo zelf, zodat u ze bestelt bij dezelfde partner die uw installatie plaatste.
Service en onderhoud
Onderhoud, herstelling en wisselstukken regelt u rechtstreeks bij Phibo. Onze eigen techniekers doen het werk.
Wij plannen het nazicht van uw installatie en volgen het op. De inhoud spreekt u met ons af.
De wisselstukken komen uit ons eigen magazijn. Onze techniekers voeren de herstelling uit.
Uw operatoren leren de installatie bedienen en instellen, bij de indienststelling.
Meer op phibo.be
Passen uw stukken wel in een cabine, of zoekt u de ketel die in de straalruimte staat? Dit zijn de andere types.
Bezorg ons de afmetingen en het gewicht van uw grootste stuk, het aantal operatoren dat tegelijk straalt, de vrije hoogte in uw hal en de perslucht die u beschikbaar hebt. U krijgt een voorstel met de industriële straalhal, de instapstraalcabine of de straalcontainer die daarbij past. Eén partner, van het eerste gesprek tot het laatste wisselstuk.
Aanvraag
Vul het formulier hieronder in. Met deze gegevens bepalen wij de straalruimte, en u krijgt een voorstel met de volledige specificaties, tot en met de aansluitwaarden.
Hebt u die gegevens nog niet bij de hand? Vul in wat u wel weet, de rest overlopen wij samen aan de telefoon.
