Specialisti dal 1988

Impianti di lavaggio industriale

Lavacassette e impianti di lavaggio a tunnel

Il lavacassette industriale e l'impianto di lavaggio in continuo, il cosiddetto tunnel di lavaggio industriale, lavano al ritmo della sua linea. Per bulloni, dadi e altra minuteria Phibo fornisce anche il tamburo a coclea.

Richiedi un preventivoVedi le specificheWhatsAppPreferisce telefonare? Al telefono parliamo inglese, olandese o francese. +32 55 21 98 99
  • Cassette, pallet, contenitori e vassoi
  • Struttura modulare
  • Lavaggio, risciacquo e asciugatura in un unico passaggio
  • Anche con due nastri o su due livelli
  • Impilamento e disimpilamento automatici possibili

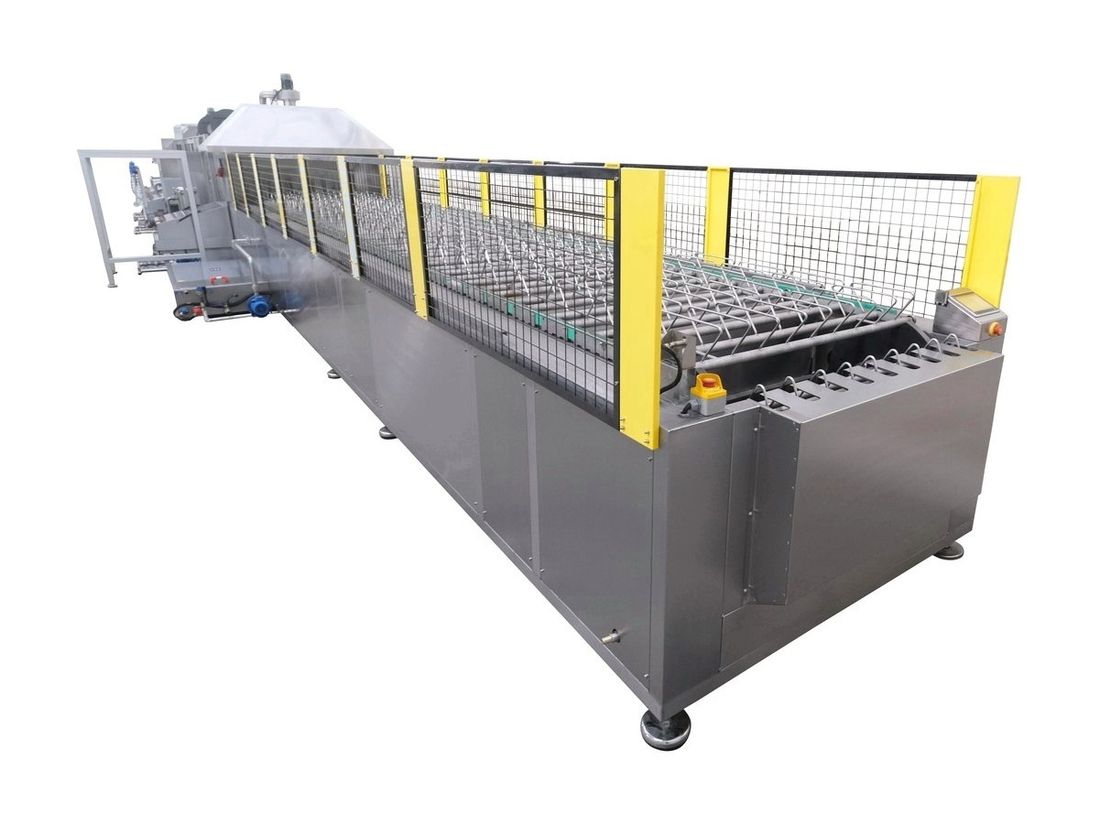

Lungo impianto di lavaggio a tunnel in acciaio inox con nastro trasportatore e protezioni di sicurezza gialle

Che cos'è un lavacassette?

Un impianto di lavaggio a tunnel o in continuo lava i prodotti senza interruzioni mentre attraversano l'impianto su un nastro trasportatore, in un tamburo a coclea o su un trasportatore a catena cardanica. Lavacassette e lavapallet sono le versioni più note. Le fasi di lavaggio, risciacquo e asciugatura si susseguono all'interno dello stesso tunnel.

Per chi e per cosa

Quando il lavaggio diventa un processo continuo e non più un'operazione pezzo per pezzo, la scelta passa a un sistema in continuo. La capacità è determinata dalla velocità della sua linea, non dal volume di un cestello.

Rimuove tra l'altro

  • residui di prodotto
  • olio
  • lubrorefrigerante
  • polvere e sporco
  • trucioli

Settori

  • Industria alimentare e logistica
  • Produzione in serie e asportazione di truciolo
  • Subfornitura automotive
  • Logistica e imballaggi riutilizzabili
  • Lavorazione delle materie plastiche

Pezzi tipici

  • Cassette, contenitori e vassoi
  • Pallet e contenitori in plastica riutilizzabili (RPC)
  • Bulloni, dadi, raccordi e minuteria
  • Pezzi torniti e fresati su nastro
  • Coperchi, griglie e stampi

Quale lavacassette è adatto ai suoi pezzi?

Confronti le versioni in base ai valori che determinano la scelta. La tabella completa delle specifiche di ogni modello si trova più in basso.

Confronto delle versioni
T-LineT-BinT-DrumT-Multi
Movimentazionenastro trasportatorenastro trasportatoretamburo a cocleacatena cardanica
Adatto apezzi sfusicassette, pallet, vassoibulloni, dadi, minuteriapiù stazioni
Lavaggiossss
Risciacquossu richiestass
Asciugaturassu richiestass
Fosfatazione e passivazionesu richiestasu richiestasu richiestasu richiesta
Impilamento e disimpilamento automatici-o--

Scorra la tabella verso sinistra per vedere tutte le colonne.

s = standard, o = optional, na = non disponibile per questo modello, - = non indicato nella documentazione del prodotto, su richiesta = possibile, da concordare in base al suo processo. Tutti i valori sono soggetti a modifiche tecniche. I dati di allacciamento per il suo impianto li confermiamo nel preventivo.

I modelli

Per ogni modello i valori principali, le caratteristiche e la tabella completa delle specifiche. Apra ciò che vuole confrontare.

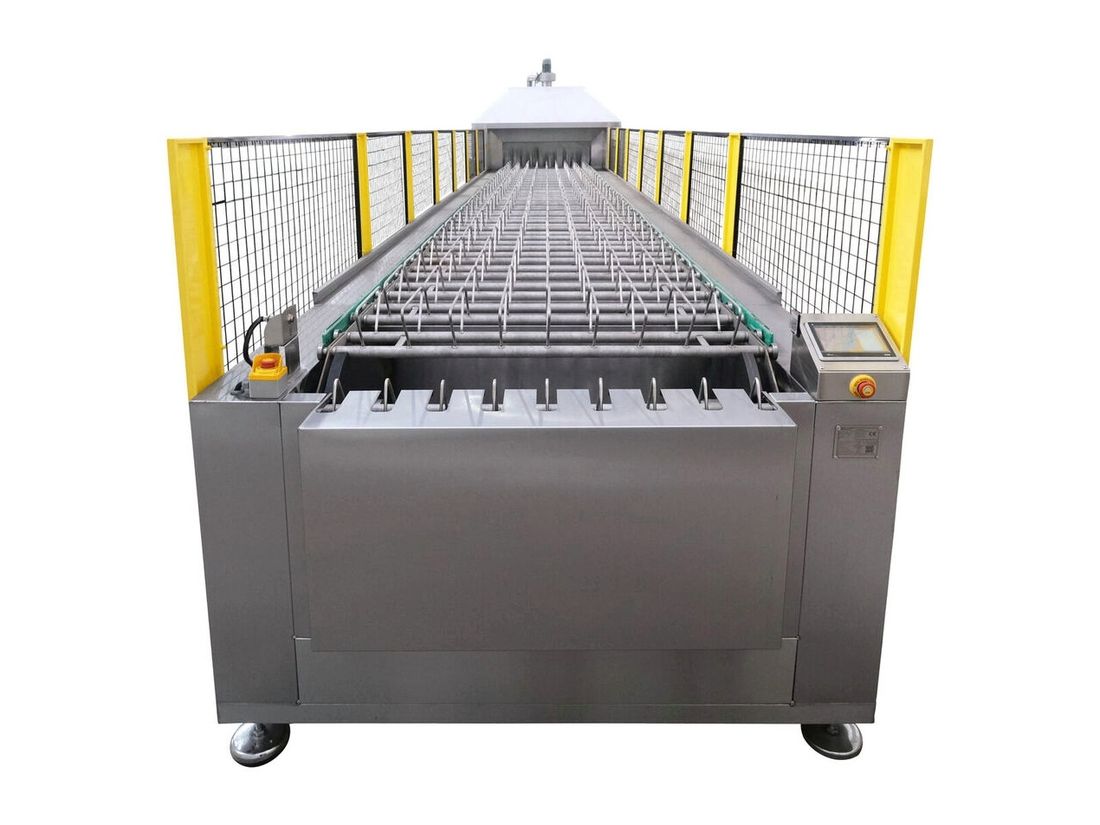

Impianto di lavaggio a tunnel in acciaio inox con nastro trasportatore e gruppi di spruzzatura

Phibo T-Line

Sistema a tunnel con nastro trasportatore

Movimentazione
nastro
Processi
lavaggio, risciacquo, asciugatura
Configurazione
modulare
Capacità
in base alla linea
  • Lavaggio continuo di pezzi sfusi su un nastro trasportatore
  • Lavaggio, risciacquo, asciugatura e, come optional, fosfatazione, passivazione e lubrificazione
  • Ugelli posizionati in base alla forma dei suoi pezzi
  • Carico e scarico manuali o automatici
  • Capacità adattata alla velocità della sua linea
Specifiche tecniche complete
Specifiche tecniche Phibo T-Line
SpecificaT-Line
Processi possibiliprelavaggio, lavaggio, risciacquo, fosfatazione, passivazione, lubrificazione, asciugatura, carico e scarico
Movimentazionenastro trasportatore
Dimensioni e capacitàdefinite per progetto in base alla velocità della sua linea e ai volumi di produzione
ComandoPLC

Scorra la tabella verso sinistra per vedere tutte le colonne.

s = standard, o = optional, na = non disponibile per questo modello, - = non indicato nella documentazione del prodotto, su richiesta = possibile, da concordare in base al suo processo. Tutti i valori sono soggetti a modifiche tecniche. I dati di allacciamento per il suo impianto li confermiamo nel preventivo.

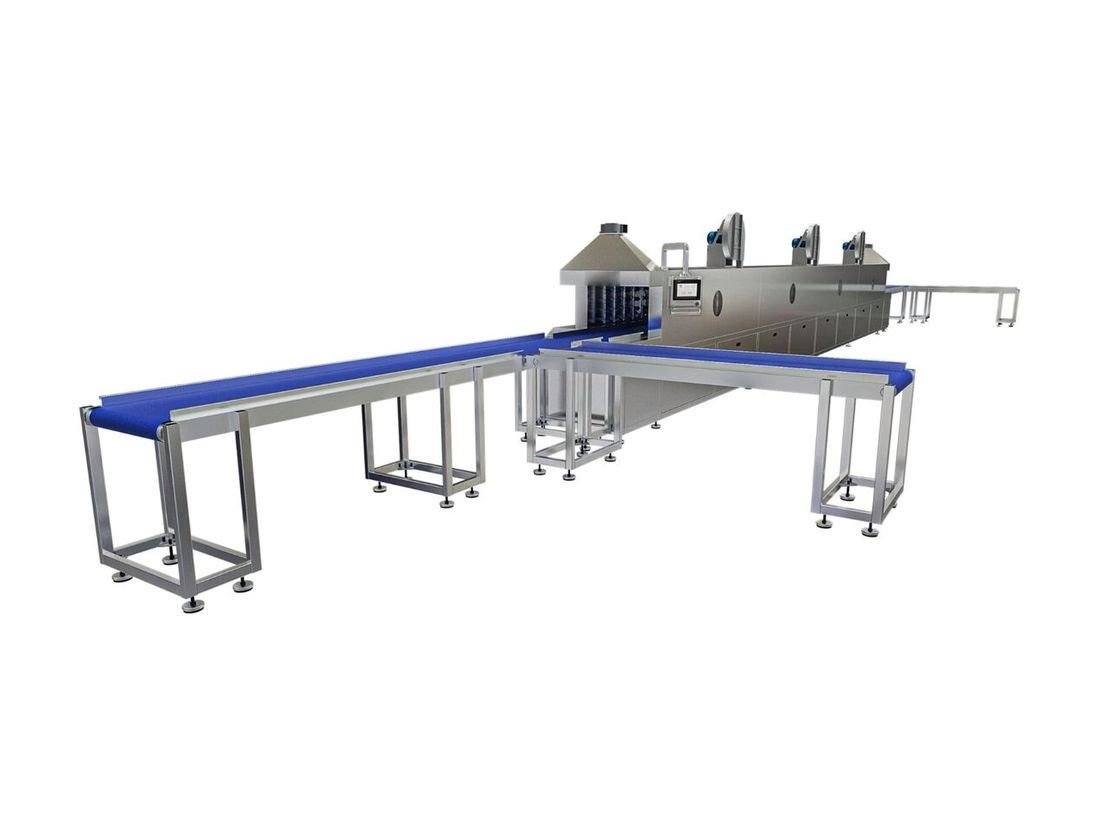

Disegno tecnico di un impianto di lavaggio in continuo per cassette e pallet, con nastro di carico e nastro di scaricoDisegno tecnico di questa versione.

Phibo T-Bin

Lavacassette e lavapallet

Adatto a
cassette e pallet
Movimentazione
nastro
Versione
1 o 2 nastri
Unità di impilamento
optional
  • Per cassette, pallet, vassoi, RPC, griglie, stampi, coperchi e cesti
  • Modulare: anche con due nastri trasportatori o su due livelli
  • Impilamento e disimpilamento automatici, spinner e bumper possibili
  • Design compatto, pensato per ridurre al minimo il consumo di acqua, energia e detergente
  • Carico, lavorazione e scarico completamente automatici
Specifiche tecniche complete
Specifiche tecniche Phibo T-Bin
SpecificaT-Bin
Applicazionicassette, pallet, vassoi, RPC, griglie, stampi, coperchi, vasi e cesti
Movimentazionenastro trasportatore, possibile anche la versione con due nastri o su due livelli
Perifericheunità di impilamento e disimpilamento, spinner e bumper
Automazionecarico, lavorazione e scarico completamente automatici possibili
Dimensioni e capacitàdefinite per progetto

Scorra la tabella verso sinistra per vedere tutte le colonne.

s = standard, o = optional, na = non disponibile per questo modello, - = non indicato nella documentazione del prodotto, su richiesta = possibile, da concordare in base al suo processo. Tutti i valori sono soggetti a modifiche tecniche. I dati di allacciamento per il suo impianto li confermiamo nel preventivo.

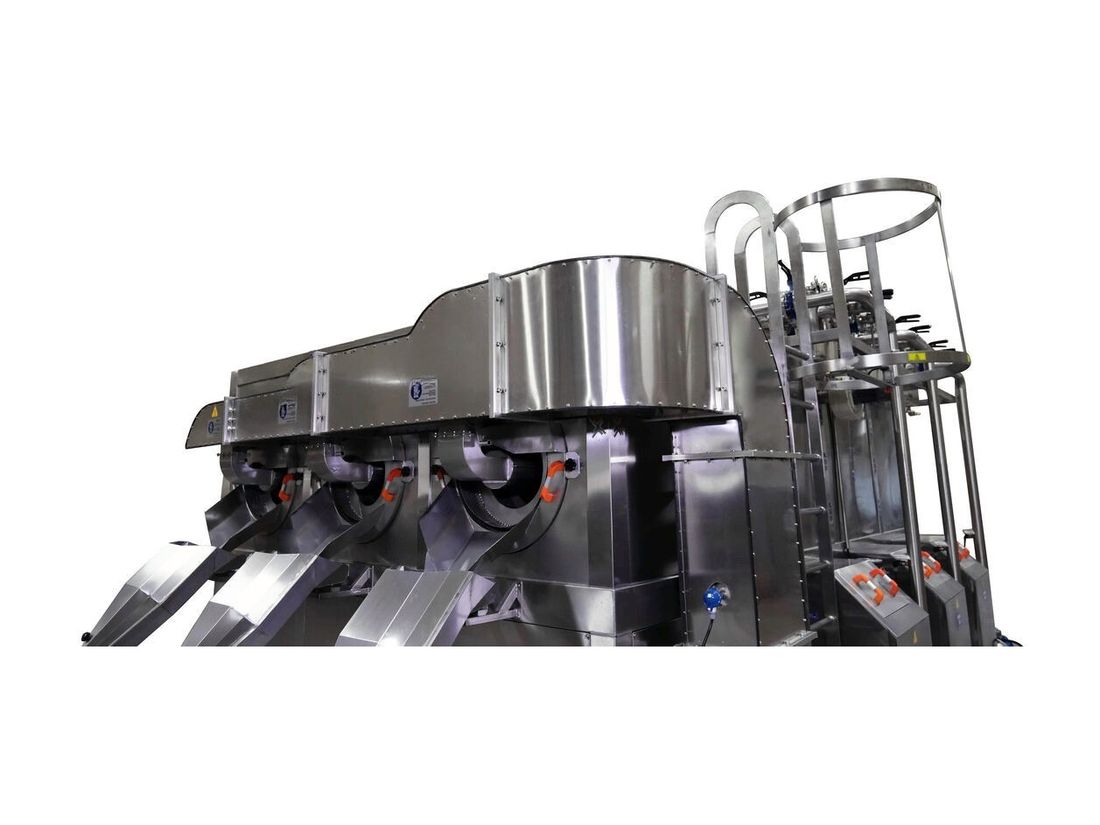

Impianto di lavaggio in continuo con tamburo a coclea per il lavaggio di piccoli pezzi

Phibo T-Drum

Tamburo a coclea per minuteria

Movimentazione
tamburo a coclea
Adatto a
minuteria
Processi
lavaggio, risciacquo, lubrificazione, asciugatura
Comando
PLC
  • Per bulloni, dadi, viti e raccordi: troppo piccoli per metterli nei cestelli
  • Il tamburo a coclea trasporta e lava allo stesso tempo
  • Lavaggio, risciacquo, lubrificazione e asciugatura durante il trasporto
  • Interamente in acciaio inox, tamburo e ugelli compresi
  • PLC con touchscreen, controllo di livello e alimentazione automatica dell'acqua
Specifiche tecniche complete
Specifiche tecniche Phibo T-Drum
SpecificaT-Drum
Processi possibiliprelavaggio, lavaggio, risciacquo, fosfatazione, passivazione, lubrificazione, asciugatura, carico e scarico
Movimentazionetamburo a coclea
Versionecarrozzeria in acciaio inox, tamburo a coclea e ugelli in acciaio inox, riscaldamento in acciaio inox, filtrazione fine in acciaio inox
ComandoPLC con touchscreen, componenti conformi CE, comando a 24 V, arresto di emergenza
Sicurezzaregolazione della temperatura, controllo di livello, protezione di pompa e riscaldamento, alimentazione automatica dell'acqua, sicurezza del coperchio
Dimensioni e capacitàadattate al suo processo e ai volumi di produzione

Scorra la tabella verso sinistra per vedere tutte le colonne.

s = standard, o = optional, na = non disponibile per questo modello, - = non indicato nella documentazione del prodotto, su richiesta = possibile, da concordare in base al suo processo. Tutti i valori sono soggetti a modifiche tecniche. I dati di allacciamento per il suo impianto li confermiamo nel preventivo.

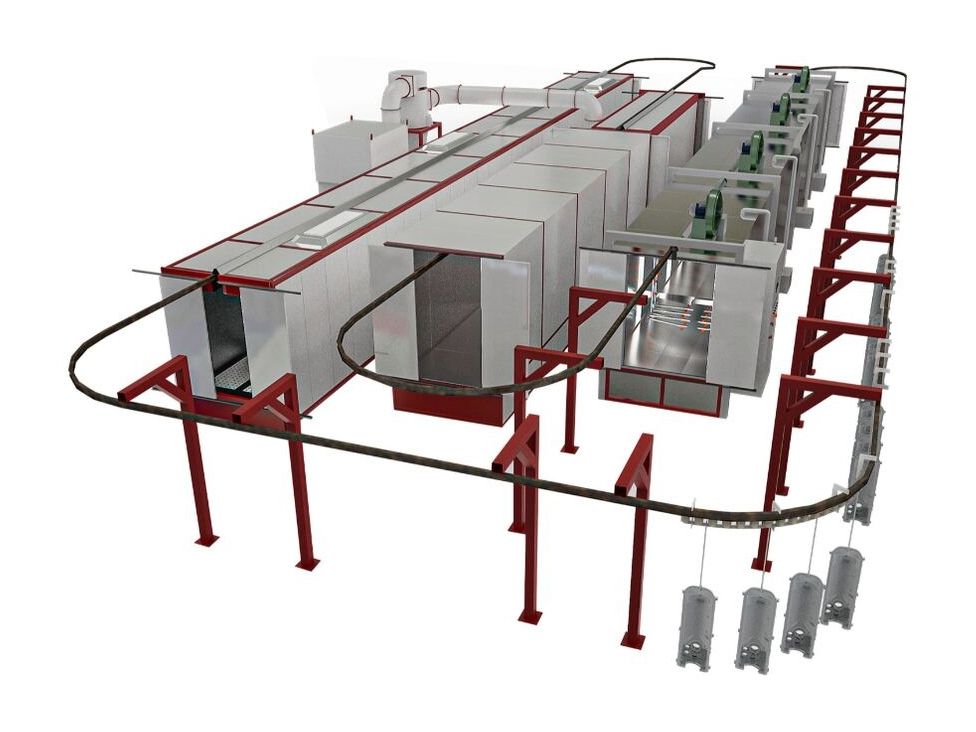

Disegno tecnico di un sistema in continuo a più stazioni con trasportatore aereo e camere di trattamento in sequenzaDisegno tecnico di questa versione.

Phibo T-Multi

Sistema in continuo a più stazioni

Movimentazione
catena cardanica
Stazioni
multiple
Processi
lavaggio, risciacquo, asciugatura, lubrificazione
Struttura
modulare
  • Più stazioni in sequenza, ciascuna con la propria fase di processo
  • Ugelli posizionati in base alla forma del pezzo
  • Ugelli con diverse angolazioni
  • Lavora alla velocità della sua linea di produzione
  • Ampliabile in modo modulare
Specifiche tecniche complete
Specifiche tecniche Phibo T-Multi
SpecificaT-Multi
Fasi di processolavaggio, risciacquo, asciugatura, lubrificazione, passivazione, fosfatazione
Movimentazionecatena cardanica a più stazioni
Gruppi di spruzzaturaprogettati in base alla geometria del pezzo da lavare, ugelli con diverse angolazioni
Velocitàadattata alla sua linea di produzione
Dimensioni e capacitàdefinite per progetto

Scorra la tabella verso sinistra per vedere tutte le colonne.

s = standard, o = optional, na = non disponibile per questo modello, - = non indicato nella documentazione del prodotto, su richiesta = possibile, da concordare in base al suo processo. Tutti i valori sono soggetti a modifiche tecniche. I dati di allacciamento per il suo impianto li confermiamo nel preventivo.

Come funziona

Alimentazione

I prodotti arrivano sul nastro, nel tamburo o sulla catena cardanica, a mano o dalla sua linea esistente. Nei lavacassette un'unità di disimpilamento può prelevare le cassette dalla pila una alla volta.

Lavaggio e risciacquo

I gruppi di spruzzatura lavano e risciacquano durante il trasporto. Gli ugelli sono orientati in base alla forma del suo prodotto.

Processi aggiuntivi

Fosfatazione, passivazione e lubrificazione si aggiungono come zone supplementari, in base al suo processo.

Asciugatura e uscita

Una zona di asciugatura asciuga i prodotti con aria. Nei lavacassette un'unità di impilamento li impila, pronti da portare via.

Optional e versioni

Questi sistemi sono realizzati interamente in acciaio inox. Quale qualità di acciaio inox le serve, AISI 304 o AISI 316, dipende dal suo prodotto e dal detergente. La definiamo progetto per progetto.

  • Due nastri trasportatori o due livelli
  • Impilamento e disimpilamento automatici, spinner e bumper
  • Versione per cassette, pallet, vassoi, RPC, griglie, stampi, coperchi e cesti
  • Gruppi di spruzzatura su misura per la geometria del suo prodotto
  • Velocità di linea adattata, alimentazione e uscita automatiche

Cosa fa parte dell'impianto

Cosa rientra nel prezzo dell'impianto e cosa viene fatturato a parte è sempre indicato in dettaglio nel suo preventivo.

  • L'impianto le viene consegnato, installato e messo in servizio
  • Riceve l'impianto con marcatura CE, dichiarazione di conformità e manuale d'uso
  • Su richiesta, i suoi operatori ricevono una formazione alla messa in servizio
  • Il detergente giusto per il suo tipo di sporco e il suo materiale lo scegliamo insieme
  • Detergenti, additivi e liquidi di processo li acquista dallo stesso fornitore, quindi ha un unico referente
  • Un controllo annuale mantiene l'impianto sicuro e si può fissare in un contratto di manutenzione
  • Per manutenzione, riparazioni e revisioni si rivolge direttamente a Phibo

Perché acquistare da Phibo

Acquisti da uno specialista

Phibo Industries opera dal 1988 nel trattamento delle superfici e nel lavaggio industriale, dalla pulizia e dallo sgrassaggio alla sabbiatura e al trattamento superficiale. Questa esperienza è alla base anche di questa gamma e della consulenza che riceve con essa.

La chiamiamo noi prima che decida

Ci descriva la sua applicazione e la esaminiamo con Lei al telefono: i suoi pezzi, il tipo di sporco e le quantità giornaliere. Così sa quale modello è adatto e quali optional hanno senso, con i dati di allacciamento. Le specifiche complete sono su questa pagina, quindi arriva al colloquio già preparato.

La sua officina non resta mai ferma a lungo

Per manutenzione, riparazioni e ricambi si rivolge direttamente a Phibo. Con un contratto di manutenzione il suo impianto viene controllato ogni anno, sicurezza compresa, così evita i fermi macchina.

Le basta un solo numero di telefono

L'impianto, i detergenti e gli additivi, i ricambi e la manutenzione: tutto viene da Phibo. Un unico partner, dal primo colloquio all'ultimo ricambio.

Dalla richiesta all'impianto in funzione

Quattro passaggi. Decide Lei fin dove spingersi prima di prendere un impegno.

  1. Ci comunica i dati dei suoi pezzi

    Ci indica dimensioni e peso dei suoi pezzi, il materiale, il tipo di sporco e il numero di pezzi al giorno. Spesso una foto di un pezzo sporco dice già abbastanza.

  2. La chiamiamo noi

    Dopo la sua richiesta la contattiamo per telefono ed esaminiamo insieme che cosa lava esattamente. Così tutto è corretto prima di preparare il preventivo, e si risparmia un giro di domande e risposte.

  3. Proposta di impianto e prezzo

    Riceve una proposta con i modelli adatti, gli optional utili per il suo processo e i dati di allacciamento. Per un impianto standard trova subito anche il prezzo. Senza impegno.

  4. Consegna, installazione e messa in servizio

    Consegniamo, installiamo e mettiamo in servizio l'impianto, scegliamo insieme a Lei il detergente giusto e formiamo i suoi operatori. Riceve l'impianto con marcatura CE.

Domande frequenti

Quale capacità produttiva si può raggiungere?

Dipende dalla velocità della sua linea, dalle dimensioni dei prodotti e dal grado di pulizia richiesto, perché i sistemi hanno una struttura modulare. Non indichiamo volutamente un valore generale, perché varia troppo da un'applicazione all'altra. Ci indichi il numero di pezzi all'ora, le dimensioni e il tipo di sporco, e le elaboriamo una configurazione con la capacità raggiungibile.

Qual è la differenza tra un lavacassette e un impianto di lavaggio a tunnel con nastro?

Tecnicamente un lavacassette è un impianto di lavaggio a tunnel, ma con gruppi di spruzzatura e movimentazione pensati per cassette e contenitori. Un impianto generico a nastro è destinato a pezzi sfusi appoggiati in piano sul nastro.

Ho pezzi molto piccoli, come bulloni e raccordi. Cosa è adatto?

Un sistema a tamburo a coclea. Il tamburo fa avanzare i prodotti e lungo il percorso li lava, li risciacqua, li lubrifica e li asciuga. Così risparmia il tempo e le perdite legate al caricamento nei cestelli.

Un sistema di questo tipo si inserisce nella mia linea esistente?

È proprio il punto di partenza. Dimensioni e configurazione vengono adattate al suo spazio, alla velocità della sua linea e ai volumi di produzione. Lo definiamo progetto per progetto, dopo un'analisi del processo.

Carico e scarico possono essere automatici?

Sì. Per i lavacassette esiste un'unità che smonta automaticamente la pila sporca e dall'altro lato impila di nuovo le cassette pulite: basta appoggiare la pila sporca e ritirare dall'altra parte la pila pulita. Per gli altri sistemi valutiamo alimentazione e uscita progetto per progetto.

Quale detergente o additivo uso in questo impianto?

Forniamo anche il detergente, perché contribuisce al risultato. Phibo ha una propria gamma di detergenti e additivi a base acqua, dai detergenti con inibitori di corrosione agli antischiuma. Quale prodotto e quale dosaggio sono adatti ai suoi pezzi lo scegliamo insieme a Lei, in base al tipo di sporco e al materiale dei pezzi.

Cosa succede dopo che ho inviato una richiesta?

La chiamiamo noi. Prima di elaborare un preventivo, esaminiamo insieme i suoi pezzi, il tipo di sporco e i volumi, così la proposta è giusta fin da subito. Ha quindi un vero colloquio con qualcuno che conosce gli impianti, non una mail automatica con una brochure.

L'impianto è conforme CE e deve essere controllato ogni anno?

Riceve l'impianto con marcatura CE, dichiarazione di conformità e un manuale d'uso in inglese, con traduzione nella sua lingua. Un controllo annuale mantiene l'impianto sicuro e affidabile. Può fissarlo con noi in un contratto di manutenzione, insieme alla manutenzione periodica.

Cosa succede dopo la consegna?

Phibo resta il suo referente. Dopo la messa in servizio, e la formazione dei suoi operatori se la desidera, può fissare il seguito in un contratto di manutenzione, così il suo impianto viene controllato periodicamente e continua a funzionare come il primo giorno. Il contenuto del contratto lo definiamo in base al suo impianto e all'intensità d'uso. Lo mettiamo per iscritto insieme al preventivo.

Come funzionano assistenza e ricambi?

Per manutenzione, riparazioni e revisioni si rivolge direttamente a Phibo, così come per i ricambi. Per i pezzi non disponibili a magazzino le comunichiamo subito i tempi di consegna.

Quali sono la garanzia e i tempi di consegna?

Riceve un anno di garanzia su ogni impianto. I tempi di consegna dipendono dall'impianto che sceglie e per questo sono sempre indicati nel suo preventivo.

Il detergente giusto fa parte dell'impianto

Un impianto di lavaggio rende al meglio solo con il prodotto giusto nella vasca. Phibo fornisce direttamente detergenti e additivi e sceglie con Lei il prodotto adatto al tipo di sporco e al materiale dei suoi pezzi.

Dopo la consegna restiamo al suo fianco

Offriamo contratti di manutenzione per seguire il suo impianto nel tempo: controllo periodico, sostituzione tempestiva delle parti soggette a usura e un referente fisso in Phibo. Così l'impianto continua a funzionare come il primo giorno.

Scopra quale modello è adatto ai suoi pezzi

Compili il modulo qui sotto. Più dettagli ci fornisce, più concreta sarà la nostra proposta.

  • La chiamiamo noi ed esaminiamo insieme che cosa lava
  • Riceve una proposta con il modello adatto, gli optional utili e i dati di allacciamento
  • Per un impianto standard trova subito anche il prezzo
