VACU-impact lijn
Stofvrij stralen in een gesloten circuit is stralen waarbij de straalkop het straalmiddel projecteert en tegelijk afzuigt. Het straalmiddel gaat rond in dat circuit en het stof blijft in de machine. U werkt zonder afdekwerk en laat de vloer schoon achter. Voor hout, natuursteen en gevels gaat u luchtgommen met het MCS².
Hoe het werkt
Stofvrij stralen in een gesloten circuit is stralen waarbij de straalkop het straalmiddel projecteert en tegelijk afzuigt, zodat het straalmiddel en het losgekomen vuil in de machine blijven. Een afdichtende borstel rondom de straalkop sluit aan op het oppervlak, en het afgezogen luchtdebiet is groter dan het debiet uit de nozzle. Het straalmiddel gaat door een afscheider, waar het herbruikbare deel gescheiden wordt van stof en vuil.

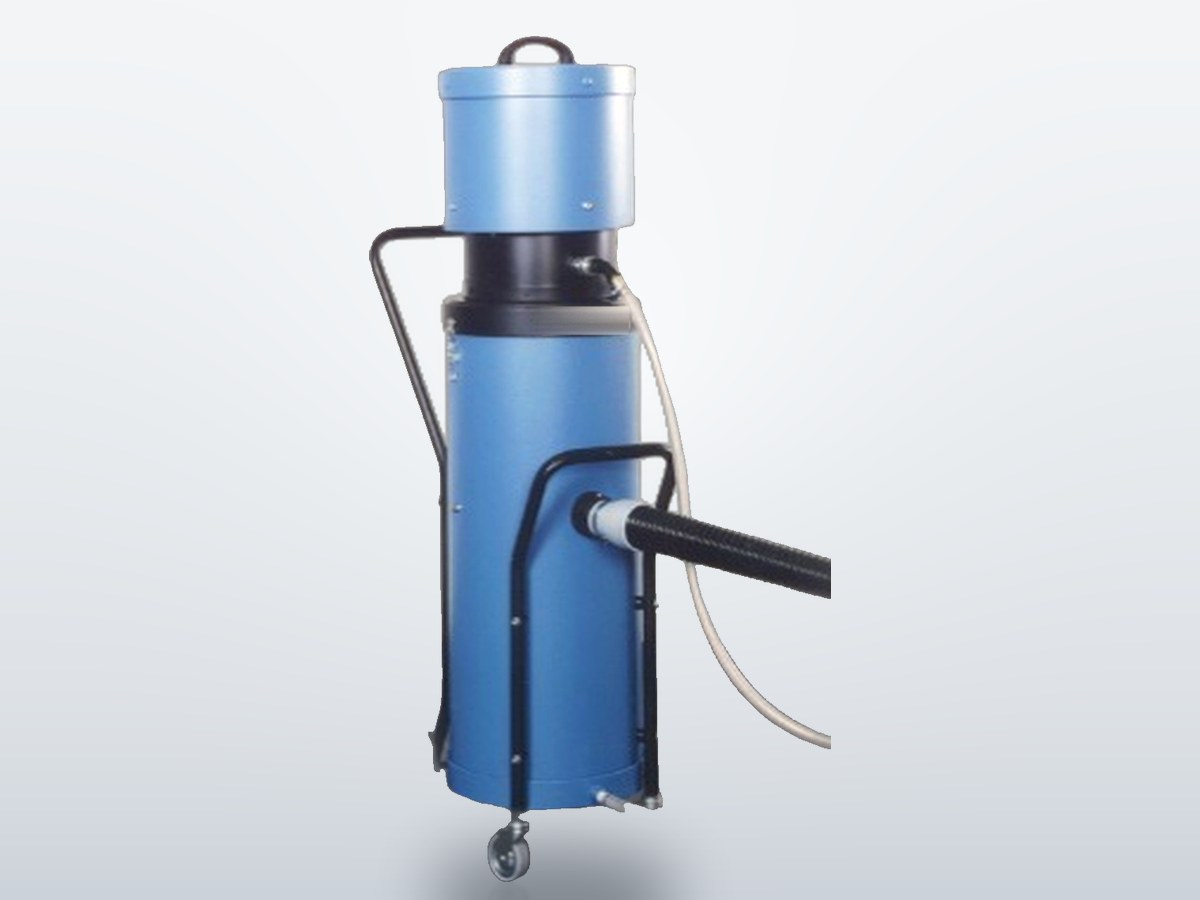

Het straalmiddel wordt vanuit een open reservoir naar het straalpistool gezogen. Zo werken de VS9, de VS17 en de VS28. Dit is de lichte uitvoering, voor plaatselijk werk en voor kleinere oppervlakken.

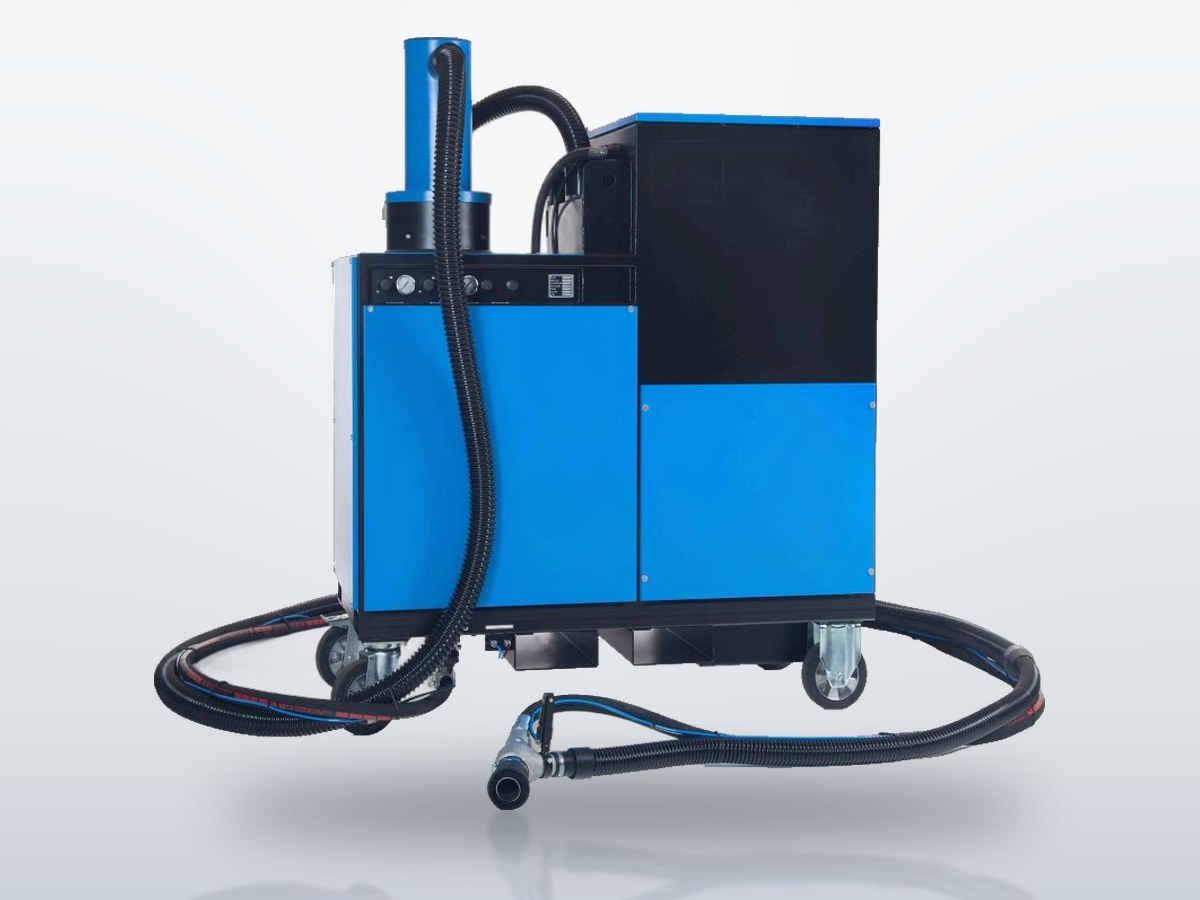

Een drukketel duwt het straalmiddel naar de straalkop, wat veel meer rendement geeft. Zo werken de VP24 en de VP48, elk ook in een krachtiger Pro-uitvoering. Met een dubbele kamer straalt u onafgebroken door.
Referenties
Spoorwegen
Chemie
Metaalverwerking
Luchtvaart
Farma
AutomotiveWaarom stofvrij
Afschermen, opkuisen en het afvoeren van vervuild straalmiddel vallen weg. Welke persoonlijke bescherming nodig blijft, hangt af van uw coating en uw werkplek; dat overlopen wij bij de aanvraag.
U hoeft de zone niet af te spannen en de omgeving niet af te dekken. Collega's kunnen ernaast doorwerken.

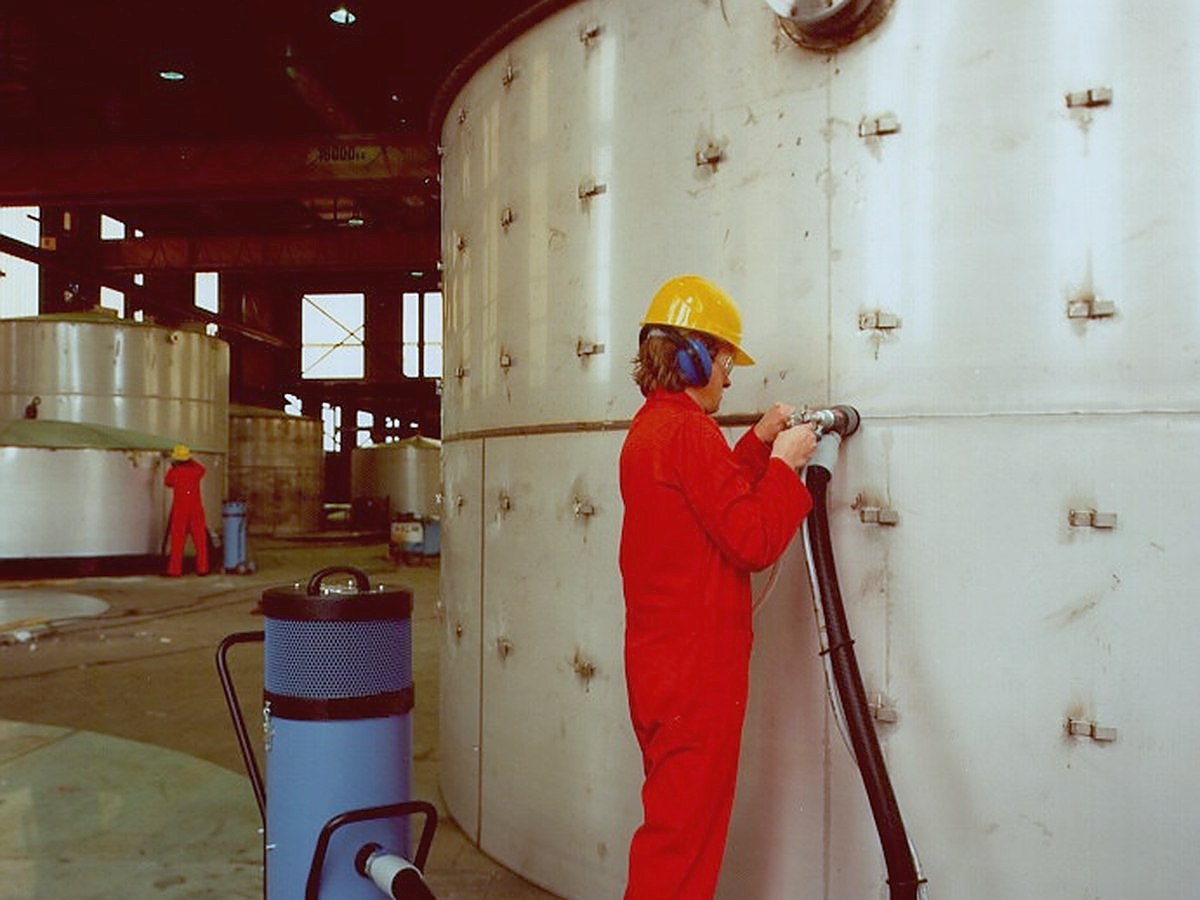

In de chemie en de petrochemie wordt een zone gereinigd zonder dat de productie stilligt of de installatie ontmanteld wordt.
Het straalmiddel komt niet op de vloer terecht. Er is dus geen opruiming en geen afvoerkost van vervuild straalmiddel.
Het straalmiddel wordt onderweg gereinigd en opnieuw ingezet. Alleen het versleten deel en het vuil gaan naar de stofzak.
Omdat het straalmiddel en het stof in de machine blijven, komt er veel minder vrij dan bij open stralen. Wat u draagt, bepaalt uw eigen risicoanalyse.
Bij de pneumatische Pro-uitvoering haalt de straalslang 45 tot 60 meter, verticaal 40 meter en meer. Het toestel blijft beneden staan, de straler werkt boven.
Waarvoor u het inzet
Dezelfde techniek dekt heel uiteenlopend werk. Wat verandert is de straalkop, de borstel en het straalmiddel.
De modellen
Drie dingen bepalen de keuze. Hoe groot is het oppervlak? Hoe hard zit de roest of de coating? Hoeveel perslucht hebt u ter plaatse?
De VS-machines werken met een injector en zijn licht genoeg om mee de trap op te nemen. De VP-machines werken met een drukketel en halen daardoor een veel hogere productie: tot 9 vierkante meter geroest staal per uur. De Pro-uitvoering gaat tot 8 bar en heeft een krachtiger vacuümsysteem: dat geeft de langste straalslang en de hoogste productie. Staalkorrels en inoxkorrels verwerken alle VP-machines.
| Straalmiddel | Uw perslucht | Geroest staal | Lasnaad inox | Straalslang | |
|---|---|---|---|---|---|
| VS9 | 9 liter | 480 l/min | spotstralen | 20 tot 40 m/u | 5 m |
| VS17 | 17 liter | 1.000 tot 2.300 l/min | 0,5 tot 1,0 m²/u | 20 tot 40 m/u | 5 m |
| VS28 | 28 liter | 1.600 tot 3.500 l/min | 1,2 tot 1,5 m²/u | 40 tot 50 m/u | 5 m (8 m) |
| VP24 | 24 liter | 1.000 tot 10.000 l/min | 4 tot 9 m²/u | 60 tot 120 m/u | 10 tot 60 m |
| VP48 | 48 liter | 1.000 tot 10.000 l/min | 4 tot 9 m²/u | 60 tot 70 m/u | 10 tot 60 m |
De producties gelden voor korund op geroest staal, tot SA 2,5-3. Ze verschillen per uitvoering en per straalmiddel; de langste straalslang hoort bij de pneumatische machines.
| VS9 | VS17 | VS17 Pn | VS28 | VS28 Pn | |
|---|---|---|---|---|---|
| Afmetingen l x d x h | 41 x 53 x 93 cm | 41 x 53 x 114 cm | 41 x 53 x 132 cm | 53 x 61 x 132 cm | 51 x 61 x 140 cm |
| Gewicht leeg | 25 kg | 34 kg | 34 kg | 70 kg | 68 kg |
| Straalmiddel in het reservoir | 9 liter | 17 liter | 17 liter | 28 liter | 28 liter |
| Grootste korrel | 1 mm | 1 mm | 1 mm | 1,2 mm | 1,2 mm |
| Persluchtverbruik | 480 l/min | 1.000 l/min | 2.300 l/min | 1.600 l/min | 3.500 l/min |
| Elektrisch vermogen | 1.000 W | 2.000 W | geen | 3.300 W | geen |
| Netspanning | 220/240 V | 220/240 V | geen | 400 V | geen |
| Lengte elektrokabel | 5 m | 5 m | geen | 5 m | geen |
| Maximale straaldruk | 6 bar | 7 bar | 7 bar | 7 bar | 7 bar |
| Effectieve straalbreedte | 15 tot 17 mm | 20 tot 22 mm | 20 tot 22 mm | 28 tot 32 mm | 28 tot 32 mm |
| Verbruik korund | 3 tot 5 kg/u | 4 tot 6 kg/u | 4 tot 6 kg/u | 6 tot 8 kg/u | 6 tot 8 kg/u |
| Verbruik glasparels | 4 tot 6 kg/u | 5 tot 7 kg/u | 5 tot 7 kg/u | 8 tot 10 kg/u | 8 tot 10 kg/u |
| Maximale lengte straalslang | 5 m | 5 m | 5 m | 5 m (8 m) | 5 m (8 m) |
| Filteroppervlakte | 1 x 1,5 m² | 1 x 1,5 m² | 1 x 1,5 m² | 1 x 2,0 m² | 1 x 2,0 m² |
| Filtermateriaal | PES 5 | PES 5 | PES 5 | PES 5 | PES 5 |
| Automatische filterreiniging | niet beschikbaar | optie | optie | optie | optie |
| Geroest staal met korund | spotstralen | 0,5 tot 1,0 m²/u | 0,5 tot 1,0 m²/u | 1,2 tot 1,5 m²/u | 1,2 tot 1,5 m²/u |
| Lasnaden in inox | 20 tot 40 m/u | 20 tot 40 m/u | 20 tot 40 m/u | 40 tot 50 m/u | 40 tot 50 m/u |
| Natuursteen, lichte aanslag | spotstralen | spotstralen | spotstralen | 1,5 tot 2 m²/u | 1,5 tot 2 m²/u |
| Coatings verwijderen | spotstralen | spotstralen | spotstralen | 0,5 tot 2 m²/u | 0,5 tot 2 m²/u |
Het getal in de naam is de inhoud straalmiddel in liter. Pn is de volledig pneumatische uitvoering; zonder die toevoeging is het toestel elektro-pneumatisch. De vier onderste rijen zijn gemiddelde producties per toepassing. Spotstralen betekent dat het toestel bedoeld is voor plaatselijk werk, niet voor grote oppervlakken.
| VP24 | VP24 Pn | VP24 Pro | VP24 Pro Pn | |
|---|---|---|---|---|
| Afmetingen l x b x h | 157 x 75 x 166 cm (186 cm) | 157 x 75 x 166 cm (186 cm) | 157 x 75 x 166 cm (186 cm) | 157 x 75 x 166 cm (186 cm) |
| Gewicht leeg | 535 kg | 500 kg | 565 kg | 500 kg |
| Straalmiddel in de ketel | 24 liter | 24 liter | 24 liter | 24 liter |
| Grootste korrel | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm |
| Vacuümregeling | niet van toepassing | standaard | niet van toepassing | standaard |
| Persluchtverbruik | 1.000 tot 3.500 l/min | 3.500 tot 7.000 l/min | 3.500 tot 5.000 l/min | 3.500 tot 10.000 l/min |
| Elektrisch vermogen | 4.000 W bij 400 V | geen | 9.200 W bij 400 V | geen |
| Straaldruk | 1,5 tot 5,5 bar | 1,5 tot 5,5 bar | 1,5 tot 8 bar | 1,5 tot 8 bar |
| Effectieve straalbreedte | 50 mm of 75 mm | 50 mm of 75 mm | 50 mm of 75 mm | 50 mm of 75 mm |
| Verbruik korund | 20 tot 25 kg/u | 20 tot 25 kg/u | 20 tot 25 kg/u | 20 tot 25 kg/u |
| Verbruik staalgrit | 1,6 tot 2 kg/u | 1,6 tot 2 kg/u | 1,6 tot 2 kg/u | 1,6 tot 2 kg/u |
| Verbruik glasparels | 25 tot 30 kg/u | 25 tot 30 kg/u | 25 tot 30 kg/u | 25 tot 30 kg/u |
| Straalslang met korund | 10 m | 30 m | 15 m | 45 tot 60 m |
| Straalslang met staalgrit | 10 m | 30 m | 15 m | 40 m |
| Filteroppervlakte | 2 x 10 m² | 2 x 10 m² | 2 x 10 m² | 2 x 10 m² |
| Filtermateriaal | polyester (BIA) | polyester (BIA) | polyester (BIA) | polyester (BIA) |
| Filterreiniging | handmatig, via back flush | handmatig, via back flush | handmatig, via back flush | handmatig, via back flush |
| Stofafvoer | stofzak via vlinderklep | stofzak via vlinderklep | stofzak via vlinderklep | stofzak via vlinderklep |
| Heffen en hijsen | kleine heftruckkokers, hijsogen in het frame | kleine heftruckkokers, hijsogen in het frame | kleine en grote heftruckkokers, hijsogen in het frame | kleine en grote heftruckkokers, hijsogen in het frame |
| Optie | digitale uurteller | digitale uurteller | digitale uurteller | digitale uurteller |
| Geroest staal en walshuid | 4 tot 6 m²/u (SA 2,5-3) | 4 tot 6 m²/u (SA 2,5-3) | 6 tot 9 m²/u (SA 2,5-3) | 6 tot 9 m²/u (SA 2,5-3) |
| Zwaar geroest staal | 2 tot 5 m²/u (SA 2,5-3) | 2 tot 5 m²/u (SA 2,5-3) | 3 tot 6 m²/u (SA 2,5-3) | 3 tot 6 m²/u (SA 2,5-3) |
| Lasnaden in inox | 60 tot 70 m/u | 60 tot 70 m/u | 60 tot 70 m/u | 90 tot 120 m/u |
| Natuursteen, lichte aanslag | 8 tot 18 m²/u | 8 tot 18 m²/u | 8 tot 18 m²/u | 8 tot 18 m²/u |
| Coatings verwijderen | 4 tot 10 m²/u | 4 tot 10 m²/u | 4 tot 12 m²/u | 4 tot 12 m²/u |
Pro is de krachtiger uitvoering: hogere straaldruk, langere slang en meer productie. Pn is volledig pneumatisch. De straalbreedte hangt af van de straalmond: 50 mm met de kleine, 75 mm met de grote. Het persluchtverbruik loopt op met de straaldruk en met de stand van de vacuümregeling.
| VP48 | VP48 Pn | VP48 Pro | VP48 Pro Pn | |
|---|---|---|---|---|
| Afmetingen l x b x h | 157 x 75 x 166 cm (186 cm) | 157 x 75 x 166 cm (186 cm) | 157 x 75 x 166 cm (186 cm) | 157 x 75 x 166 cm (186 cm) |
| Gewicht leeg | 560 kg | 525 kg | 590 kg | 525 kg |
| Straalmiddel in de ketel | 48 liter | 48 liter | 48 liter | 48 liter |
| Grootste korrel | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm |
| Vacuümregeling | niet van toepassing | standaard | niet van toepassing | standaard |
| Persluchtverbruik | 1.000 tot 3.500 l/min | 3.500 tot 7.000 l/min | 3.500 tot 5.000 l/min | 3.500 tot 10.000 l/min |
| Elektrisch vermogen | 4.000 W bij 400 V | geen | 9.200 W bij 400 V | geen |
| Straaldruk | 1,5 tot 6 bar | 1,5 tot 6 bar | 1,5 tot 8 bar | 1,5 tot 8 bar |
| Effectieve straalbreedte | 50 mm of 75 mm | 50 mm of 75 mm | 50 mm of 75 mm | 50 mm of 75 mm |
| Verbruik korund | 20 tot 25 kg/u | 20 tot 25 kg/u | 20 tot 25 kg/u | 20 tot 25 kg/u |
| Verbruik staalgrit | 1,6 tot 2 kg/u | 1,6 tot 2 kg/u | 1,6 tot 2 kg/u | 1,6 tot 2 kg/u |
| Verbruik glasparels | 25 tot 30 kg/u | 25 tot 30 kg/u | 25 tot 30 kg/u | 25 tot 30 kg/u |
| Straalslang met korund | 10 m | 30 m | 15 m | 45 tot 60 m |
| Straalslang met staalgrit | 10 m | 30 m | 15 m | 40 m |
| Filteroppervlakte | 2 x 10 m² | 2 x 10 m² | 2 x 10 m² | 2 x 10 m² |
| Filtermateriaal | polyester (BIA) | polyester (BIA) | polyester (BIA) | polyester (BIA) |
| Filterreiniging | handmatig, via back flush | handmatig, via back flush | handmatig, via back flush | handmatig, via back flush |
| Stofafvoer | stofzak via vlinderklep | stofzak via vlinderklep | stofzak via vlinderklep | stofzak via vlinderklep |
| Heffen en hijsen | kleine heftruckkokers, hijsogen in het frame | kleine heftruckkokers, hijsogen in het frame | kleine en grote heftruckkokers, hijsogen in het frame | kleine en grote heftruckkokers, hijsogen in het frame |
| Optie | digitale uurteller | digitale uurteller | digitale uurteller | digitale uurteller |
| Geroest staal en walshuid | 4 tot 6 m²/u (SA 2,5-3) | 4 tot 6 m²/u (SA 2,5-3) | 6 tot 9 m²/u (SA 2,5-3) | 6 tot 9 m²/u (SA 2,5-3) |
| Zwaar geroest staal | 2 tot 5 m²/u (SA 2,5-3) | 2 tot 5 m²/u (SA 2,5-3) | 3 tot 6 m²/u (SA 2,5-3) | 3 tot 6 m²/u (SA 2,5-3) |
| Lasnaden in inox | 60 tot 70 m/u | 60 tot 70 m/u | 60 tot 70 m/u | 60 tot 70 m/u |
| Natuursteen, lichte aanslag | 8 tot 18 m²/u | 8 tot 18 m²/u | 8 tot 18 m²/u | 8 tot 18 m²/u |
| Coatings verwijderen | 4 tot 10 m²/u | 4 tot 10 m²/u | 4 tot 12 m²/u | 4 tot 12 m²/u |
De dubbele kamer wordt tijdens het stralen afwisselend gevuld met gerecupereerd straalmiddel. Daardoor moet u niet stoppen om bij te vullen. Het getal in de naam is de inhoud straalmiddel in liter, hier verdeeld over twee kamers van 24 liter.
| VP24 Duo | |
|---|---|
| Drukketel | enkele kamer, 24 liter |
| Straaldruk | middelhoge en hoge druk |
| Straalslangsets | twee sets van 15 meter |
| Straalslang | 1 inch per set |
| Recuperatieslang | 2½ inch naar 2 inch |
| Straalkoppen | twee, in gehard aluminium |
| Nozzle | 6,4 mm boriumcarbide, per straalkop |
| Binnenbuis straalkop | vlak, per straalkop |
| Borstels | set vlakke borstels |
| Vacuümgenerator | elektrisch aangedreven, 18,5 kW |
| Elektrokabel | 5 meter |
| Documentatie | handleiding met onderdelenlijst, tekeningen en onderhoud |
De straaldruk, het persluchtverbruik en de productie stemmen wij af op uw werkstuk en overlopen wij met u bij de aanvraag.
Voor grote oppervlakken bestaat er een uitvoering met twee straalslangen en twee straalkoppen op hetzelfde toestel, de VP24 Duo. Twee stralers werken dan tegelijk, met een enkele drukkamer en een elektrisch aangedreven vacuümgenerator van 18,5 kW. De perslucht levert u zelf aan; het verbruik loopt per model van 1.000 tot 10.000 liter per minuut. Zeg ons wat uw compressor levert en bij welke druk, dan kijken wij of dat volstaat.
De leveringsomvang
Elk toestel vertrekt compleet: de straalunit, de slangen, de koppelingen, de borstels en de handleiding. Wat er precies bij zit, hangt af van de reeks.
De zuigstraalmachines komen met een straal- en afzuigslang van 5 meter. De drukmachines hebben een set van 15 meter, met een aparte stuurslang en een geharde aluminium straalkop.
De zachtere techniek
Stralen in een gesloten circuit is gemaakt voor staal, inox en harde coatings. Is het oppervlak zachter of kwetsbaarder, dan werkt u beter op lage druk. Daarvoor levert Phibo twee andere mobiele sets, allebei met hun eigen compressor.
Luchtgommen op lage druk, met een drukvat van 55 liter en een straalslang van 8 meter. Voor gevels, natuursteen, hout, gietijzer en graffiti.
Bekijk het MCS² luchtgomsysteem
Microstralen in een gesloten circuit, met een reservoir van 10 liter en drie borstels. Voor glas, natuursteen en lasverkleuringen in inox.
Bekijk het MVS² vacuümstraalsysteemVerbruiksgoederen
In een gesloten circuit telt de herbruikbaarheid van de korrel. Korund werkt agressief op roest en walshuid, glasparels geven een gladder oppervlak, keramische parels gaan langer mee. De machines verwerken korrels tot 1,2 mm bij de VS-lijn en tot 1,5 mm bij de VP-lijn. Wij bekijken samen met u welke korrel bij uw werk past.
Service
De straalkop, de borstel en de filter slijten bij intensief gebruik. Hoe snel dat gaat, hangt af van het straalmiddel en van het aantal uren dat u maakt.
U laat uw installatie nakijken door onze eigen techniekers, zonder tussenpartij. De momenten legt u vast in het contract.
Onderhoud, herstelling en wisselstukken regelt u rechtstreeks bij Phibo. Nozzles, borstels, slangen en filterpatronen liggen in eigen voorraad.
Wij tonen uw mensen hoe ze de druk, het straalmiddel en de borstel op hun werk afstemmen.
Verder op de site
Zeg ons wat u straalt, hoe groot het oppervlak is en hoeveel perslucht u ter plaatse hebt. Daarna volgt een voorstel met het model dat daarbij past.
