Qu'est-ce que le sablage humide ?

En sablage humide, aussi appelé grenaillage humide, un mélange d'eau et d'abrasif est projeté sur la pièce par air comprimé. Le dégraissage, le nettoyage et la finition se font en un seul traitement, sans formation de poussière et sans produits nocifs.

Quel abrasif va dans une cabine de sablage humide ?

Le mélange de process est de l'eau plus un abrasif. Le circuit de circulation et le principe de filtration de la Neptuna permettent une large gamme d'abrasifs. Pour les salissures grasses et huileuses, la cabine chauffée travaille avec le nettoyant universel V95².

Sablage humide avec la Neptuna, sans poussière

Humide ou à sec

Sablage humide et sablage à sec : quelle est la différence ?

En sablage humide, un mélange d'eau et d'abrasif est projeté sur la pièce par air comprimé. En sablage à sec, l'abrasif est projeté sec sur la pièce, également par air comprimé. Cette seule différence, l'eau, détermine ce qui part de la surface et dans quel état la pièce ressort.

Sablage humide

De l'eau et de l'abrasif ensemble, pulvérisés par air comprimé. Le dégraissage, le nettoyage et la finition se font en un seul traitement, sans formation de poussière et sans produits nocifs. La pièce sort humide de la cabine et est rincée à l'eau claire.

Découvrir les installations de sablage humide

Sablage à sec

L'abrasif sous forme sèche, projeté sur la pièce par air comprimé. Il enlève la rouille, la calamine et les couches de peinture, et crée un profil plus rugueux pour la couche suivante. La cabine est équipée d'une aspiration et d'une filtration, et la pièce en ressort sèche.

Découvrir les installations de sablage à sec

Le sablage humide et le sablage à sec côte à côte

Critère	Sablage humide	Sablage à sec
Ce qui arrive sur la pièce	Un mélange d'eau et d'abrasif, pulvérisé par air comprimé	De l'abrasif sous forme sèche, par air comprimé
Poussière	Aucune formation de poussière	La cabine est équipée d'une aspiration et d'une filtration
En un seul traitement	Dégraisser, nettoyer et finir ensemble	Nettoyer et rendre la surface plus rugueuse
Effet sur la surface	Le tampon d'eau empêche l'incrustation de micrograins dans la surface	Crée un profil plus rugueux pour la couche suivante
Quand le choisir	Des pièces à dégraisser et à nettoyer après révision ou usinage	Enlever la rouille, la calamine et la peinture avant la couche suivante
Comment la pièce ressort	Humide ; elle est rincée à l'eau claire	Sèche

Si le dégraissage et le nettoyage doivent se faire ensemble et sans poussière, le sablage humide est le procédé. Si seules les salissures doivent partir sans traiter la surface, vous arrivez aux machines de lavage industrielles, qui travaillent par aspersion et par immersion.

Références

Ils font confiance au traitement de surface de Phibo

Aéronautique

Automobile

Chemins de fer

Pharmacie

Métallurgie

Les modèles

L'appareil : la Neptuna

Par modèle, les valeurs clés, les caractéristiques et le tableau complet des spécifications. Ouvrez ce que vous voulez vérifier.

La Neptuna avec la table de chargement externe, une des extensions.

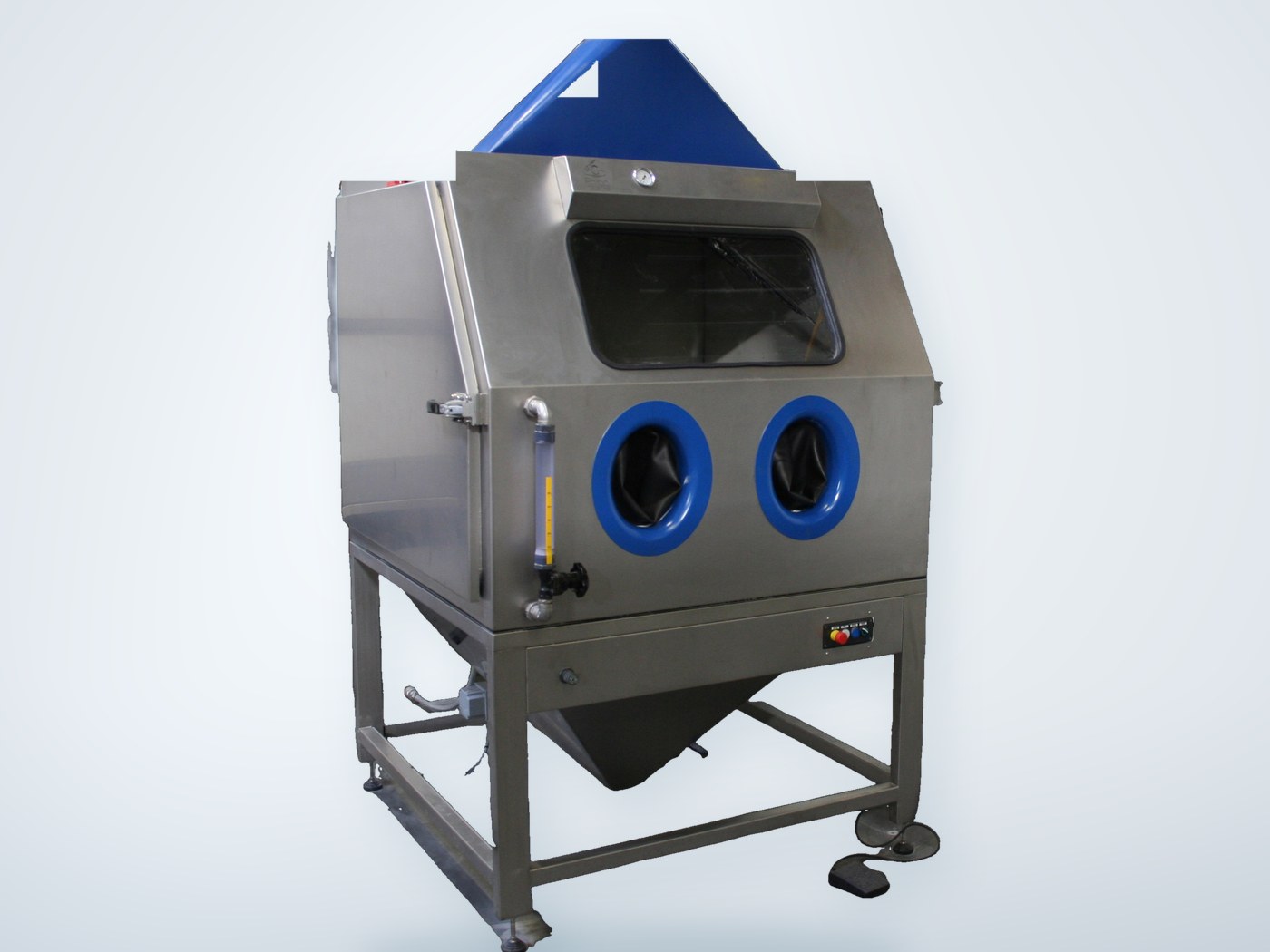

Neptuna

Cabine de sablage humide de la gamme AQUA-impact, référence AQUA 1313

Dimensions intérieures1246 x 1246 x 1060 mm

Pression de process0 à 5 bar

Volume de la trémie200 l

Raccordement3 x 400 V, 5,5 kW

Dégraisser, nettoyer et finir en un seul traitement, sans formation de poussière
Entièrement en acier inoxydable, revêtement intérieur en caoutchouc naturel blanc
Hublot de 750 x 430 mm, avec gicleur et essuie-glace
Pompe vortex en polyuréthane massif, entraînée directement par 5,5 kW
Extensible avec plateaux tournants, réchauffage, filtration et récupération

Prix pour cette exécution

Caractéristiques techniques de la Neptuna

Modèle
Dénomination	Neptuna
Modèle dans la gamme AQUA-impact	AQUA 1313
Procédé	Sablage humide : eau et abrasif, pulvérisés par air comprimé
Exécution	Équipement standard de la cabine de base ; les extensions figurent dans le tableau du chapitre Extensions
Cabine
Construction	Entièrement en acier inoxydable, sur châssis à pieds réglables
Dimensions intérieures	Environ 1246 x 1246 x 1060 mm de hauteur, au-dessus de la grille de travail
Surface de travail	Grilles en composite renforcé sur toute la surface
Revêtement intérieur	Caoutchouc naturel blanc
Accès	Deux portes latérales ouvrantes, chacune avec contact de sécurité et un rideau en caoutchouc formant une gouttière de récupération
Hublot	750 x 430 mm en verre de sécurité, avec système de pulvérisation automatique et essuie-glace
Éclairage	Éclairage led frontal et latéral
Poste opérateur	Paire de manchettes en caoutchouc anti-abrasif, remplaçables par l'extérieur
Volume de la trémie	200 l
Process
Pompe de process	Pompe vortex en polyuréthane massif, entraînement direct, protégée contre les surcharges
Puissance moteur	5,5 kW
Réseau de distribution	Polyuréthane massif résistant à l'usure ; toutes les conduites passent à l'intérieur de la cabine
Pistolet de process	Ergonomique, buse en carbure de bore de 10 mm de diamètre, avec support pour un travail mains libres
Pression de process	Réglable de 0 à 5 bar, avec régulateur et manomètre
Rinçage	Pistolet de rinçage à pièces internes en inox, sur eau fraîche
Aspiration	Hotte de 200 mm de diamètre avec filtre synthétique sur le dessus de la cabine ; fait office de séparateur de brouillard et crée un flux ascendant
Raccordements
Raccordement du pistolet	Minimum 3/4 de pouce ; 1.150 l/min à 7 bar avec une buse de 10 mm
Deuxième raccordement	BSP minimum 3/4 de pouce, 2 à 6 bar
Électricité	3 x 400 V + N + PE, 50 Hz, 16 A, câble 5G2,5
Puissance absorbée	5,5 kW
Commande	Deux armoires distinctes, une électrique conforme au RGIE et une pneumatique
Commande au pied	Une pédale marche-arrêt pour toutes les fonctions du process
Sécurité et norme
Conduites de process	Entièrement intégrées à l'intérieur de la cabine
Portes	Chacune équipée d'un contacteur de sécurité
Émission sonore	70 dB(A), mesurée au poste de l'opérateur
Norme	Conforme à la législation CE en vigueur
Abrasifs	Gamme étendue, grâce au circuit de circulation et au principe de filtration

Comment ça marche

La cabine de sablage humide, vue de l'intérieur

La Neptuna est entièrement construite en acier inoxydable. L'opérateur travaille par deux manchettes, le pistolet de process en main et la commande marche-arrêt sous le pied. Tout ce qui véhicule le mélange se trouve à l'intérieur de la cabine.

Trois opérations en une seule passe

Le dégraissage, le nettoyage et la finition de substrats variés se font dans le même traitement, sans produits nocifs et sans formation de poussière.

Inox sur pieds réglables

La cabine repose sur un châssis robuste à pieds réglables. Le revêtement intérieur est en caoutchouc naturel blanc, ce qui facilite aussi le nettoyage des parois.

Deux portes qui récupèrent l'eau

Les deux portes latérales s'ouvrent et disposent chacune d'un contact de sécurité. Le rideau en caoutchouc résistant se plie à l'ouverture et forme une gouttière qui recueille les projections et limite ainsi les salissures au sol.

Hublot de 750 x 430 mm

Vous regardez à travers du verre de sécurité. Un gicleur et un essuie-glace le gardent dégagé en permanence. L'éclairage led frontal et latéral fait le reste.

Pompe vortex en polyuréthane massif

La pompe et son réseau de distribution sont en polyuréthane massif, entraînés directement par un moteur de 5,5 kW. Elle continue de tourner, même après un long arrêt.

Large gamme d'abrasifs

Le circuit de circulation et le principe de filtration permettent une large gamme d'abrasifs. Une seule cabine couvre donc un grand nombre d'applications.

Cabine Neptuna vue du côté pompe, avec les deux armoires de commande — Le côté pompe, avec l'armoire électrique et l'armoire pneumatique.

Intérieur de la cabine de sablage humide, caoutchouc blanc, grilles en composite et plateau tournant — À l'intérieur : caoutchouc blanc, grilles en composite, plateau tournant.

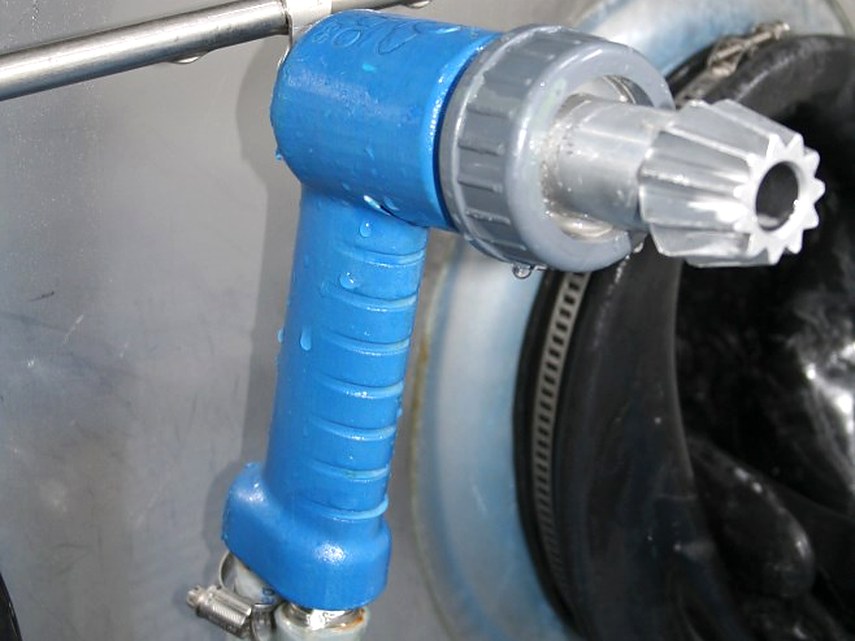

Pistolet et sa buse, montés dans la cabine de sablage humide — Le pistolet et sa buse, à l'intérieur de la cabine.

Extensions

Comment adapter la cabine à vos pièces

La cabine de base couvre un large éventail d'applications grâce aux configurations et personnalisations possibles. Les roues et les géométries difficiles à atteindre appellent un plateau basculant, les salissures grasses et huileuses un mélange chauffé. La liste ci-dessous n'est pas limitative.

1

Plateaux tournants

Un plateau fixe maintient les pièces volumineuses dans la cabine pendant que vous les tournez, sans devoir les sortir pour les repositionner. Un plateau basculant les présente sous l'angle voulu.

2

Table de chargement externe sur rails

Le plateau repose sur un chariot qui sort sur des rails continus. Les pièces lourdes se chargent par exemple à l'aide d'un pont roulant, et la table en forme de trémie récupère l'abrasif qui tombe.

3

Réchauffage du mélange

Un élément chauffant de 6 kW dans la trémie, avec thermostat réglable. Recommandé pour les salissures grasses et huileuses, avec le nettoyant universel V95².

4

Filtration et économie d'eau

Un filtre à labyrinthe laisse décanter les grosses salissures, le papier et la toile synthétique retiennent le reste. Le kit de recyclage réutilise l'eau de rinçage filtrée en circuit fermé. Une vanne de vidange et une vanne de décantation permettent de vider et de décanter le mélange.

5

Hydrocyclone et séparateur magnétique

L'hydrocyclone sépare et récupère l'abrasif. Le séparateur magnétique retire les particules ferreuses du mélange opérationnel.

6

Mesurer et doser

Le contrôleur de concentration externe indique en pourcentage la quantité d'abrasif dans le mélange. Une unité de dosage automatique ajoute les additifs, détergent ou inhibiteur de corrosion.

Plateau tournant basculant dans la cabine, avec le pistolet de process en main — Le plateau basculant, incliné dans la cabine.

Contrôleur de concentration externe gradué en pourcentage à côté de la cabine — Le contrôleur de concentration lit la proportion du mélange.

Options et données

Plateaux tournants
Plateau manuel fixe	Diamètre 1000 mm, charge 500 kg
Table de chargement externe	Plateau sur chariot et rails, diamètre 1000 mm, charge 500 kg
Plateau manuel basculant	Diamètre 800 mm, charge 500 kg en position horizontale
Process
Réchauffage	6 kW dans la trémie, avec thermostat réglable ; température de process conseillée de 40 à 60 degrés maximum
Nettoyant prescrit	Nettoyant universel V95², compatible machine et adapté au réchauffage
Contrôleur de concentration	Monté en ligne sur le circuit de circulation, graduation directe en pourcentage
Unité de dosage	Automatique, pour additifs tels que détergent ou inhibiteur de corrosion
Filtration et eau
Système de filtration	Filtre à labyrinthe avec compartiments de sédimentation, plus filtration fine sur filtre papier et filtre synthétique
Recyclage de l'eau de rinçage	Circuit fermé avec pompe pneumatique à membrane, environ 20 l/min à 7 bar
Régulation du trop-plein	Membrane de trop-plein automatique pour le réglage de la filtration
Robinets	Robinet de vidange et robinet de décantation
Séparation	Hydrocyclone pour la séparation et la récupération de l'abrasif ; séparateur magnétique pour les particules ferreuses
Manipulation
Panier surélevé	Inox avec tapis synthétique, pour la manipulation aisée de petites pièces
Tambour pour traitement par lots	Pour de petites pièces en lot, écrous et boulons
Pistolet de soufflage	Pour le soufflage après traitement
Automatisation du process
Système d'oscillation	Oscillation motorisée des pistolets
Aspiration	Exécution avec séparateur de condensats

Applications

Ce que la Neptuna traite en un seul passage

Des pièces à dégraisser et à nettoyer après entretien, révision ou usinage. Huile, graisse, calamine, résines, colles, peinture et corrosion partent sans attaquer le matériau de base.

1
Pompes et vannes
Peinture, rouille et dépôts chimiques partent en une seule opération. Les conduites et pièces similaires se traitent de la même façon.
2
Boîtes de vitesses et moteurs électriques
Acier, cuivre, bronze et aluminium se traitent de façon maîtrisée, sans attaquer la structure. Même les assemblages complexes passent en cabine sans démontage complet.
3
Turbines
Aubes, disques, moteurs et revêtements de turbine se traitent couramment par sablage humide.
4
Pièces du secteur automobile
Alternateurs, étriers de frein, démarreurs et moteurs, avec l'élimination de la calamine. Moules, outillages et pièces aéronautiques passent également en cabine.
Ma pièce y entre-t-elle
À l'intérieur, la Neptuna mesure environ 1246 x 1246 mm, sur 1060 mm de hauteur au-dessus de la grille. Si votre pièce n'y entre pas, la gamme comprend une plateforme de sablage. Communiquez-nous les dimensions, le poids et les salissures.

Demandez votre offre

La gamme AQUA-impact

Les autres installations de sablage humide

À côté de la Neptuna, la gamme compte encore deux tailles. Celle qui vous convient dépend de votre plus grande pièce et de la façon dont vous la présentez. Nous passons cela en revue avec vous.

La cabine compacte

L'AQUA 0806 est la plus petite de la gamme et réglable en hauteur. Elle dispose d'un hublot très large sous angle adapté et d'un éclairage led.

La plate-forme

L'AQUA 3000 n'est pas une cabine mais une plate-forme avec une large surface de travail sur laquelle l'opérateur se tient. Pour les pièces qui n'entrent dans aucune cabine.

Consommables

Quel abrasif et quel nettoyant vont dans une cabine humide

Le mélange de process, c'est de l'eau plus un abrasif. Le circuit de circulation et le principe de filtration de la cabine permettent une large gamme d'abrasifs. Pour les salissures grasses et huileuses, la cabine chauffée travaille avec le nettoyant universel V95².

De notre propre stock

Nous tenons en stock les abrasifs, les nettoyants, les additifs et les équipements de protection, pour que vous les commandiez chez le même partenaire que l'installation.

Abrasifs pour les process humides
Nettoyant universel V95²
Additifs, dont les inhibiteurs de corrosion
Filtres papier et filtres synthétiques
Manchettes et buses
Équipements de protection individuelle

Découvrir les abrasifs et nettoyants

Assistance et service

Entretien, pièces de rechange et formation

L'entretien, les réparations et les pièces de rechange, vous les réglez directement chez Phibo. Nos propres techniciens font le travail.

Contrat d'entretien

Nous planifions le contrôle de votre installation et en assurons le suivi. Vous convenez du contenu avec nous.

Réparation et pièces

Les pièces de rechange viennent de notre propre magasin. Nos techniciens réalisent la réparation.

Formation

Vos opérateurs apprennent à commander et à régler l'installation, lors de la mise en service.

Découvrir l'entretien et les pièces
